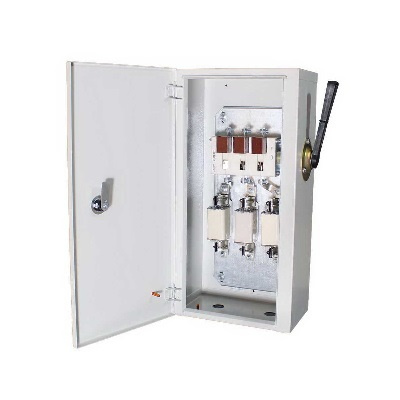

Ящик ЯРП-100, ЯРП-250, ЯРП-400

Силовые ящики серии ЯРП (ЯРП-100, ЯРП-250, ЯРП-400) предназначены для приема и распределения электрической энергии трехфазного переменного тока напряжением 380/220 В частотой 50 Гц. Они используются для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для нечастых (не более 36 раз в час) оперативных включений и отключений силовых линий.

Оборудование находит широкое применение на промышленных предприятиях, в строительных объектах, на объектах коммунального хозяйства, в торговых и складских комплексах для ввода питания и защиты силовых распределительных щитов, двигателей и другого мощного электрооборудования.

Модельный ряд и основные технические характеристики

Главное различие между моделями заключается в их номинальном токе и габаритных размерах, рассчитанных на определенные нагрузки:

• ЯРП-100: Рассчитан на номинальный ток до 100 А. Применяется для защиты линий средней мощности.

• ЯРП-250: Рассчитан на номинальный ток до 250 А. Используется в распределительных сетях промышленных цехов и крупных зданий.

• ЯРП-400: Рассчитан на номинальный ток до 400 А. Предназначен для коммутации и защиты мощных вводных линий и крупных потребителей.

Общие технические параметры:

• Номинальное напряжение переменного тока: 380 В (ввод/вывод).

• Частота сети: 50 Гц.

• Тип защитных элементов: Плавкие вставки (предохранители типа ПН-2), обеспечивающие надежную токовую защиту.

• Коммутационный аппарат: Рубильник (или выключатель-разъединитель) с видимым разрывом цепи.

• Степень защиты оболочки: IP32 / IP54 (в зависимости от исполнения и климатических условий).

• Климатическое исполнение и категория размещения: УХЛ3 (для закрытых помещений с естественной вентиляцией) или У2 (под навесом).

Конструктивные особенности

1. Прочный металлический корпус: Изготавливается из качественной листовой стали, покрытой износостойким порошковым полимерным составом. Покрытие защищает металл от коррозии и механических повреждений.

2. Безопасность эксплуатации: Конструкция предусматривает механическую блокировку. Дверца ящика не может быть открыта при включенном положении рубильника, что исключает риск поражения электрическим током обслуживающего персонала.

3. Удобство монтажа: Корпус оснащен специальными отверстиями и элементами для настенного крепления. На вводных и выводных линиях предусмотрены сальники или съемные панели для удобного ввода кабелей.

4. Видимый разрыв цепи: Рубильник обеспечивает надежное визуальное подтверждение того, что линия обесточена, что критически важно при проведении регламентных и ремонтных работ.

Преимущества использования

• Надежность: Проверенная временем классическая схема коммутации и защиты.

• Долговечность: Использование качественных проводников, контактных групп и негорючих изоляционных материалов.

• Ремонтопригодность: Легкий доступ к внутренним элементам (предохранителям, губкам рубильника) для быстрой замен при необходимости.

• Соответствие стандартам: Изделия производятся в строгом соответствии с требованиями нормативной документации и государственных стандартов качества для низковольтного оборудования.
