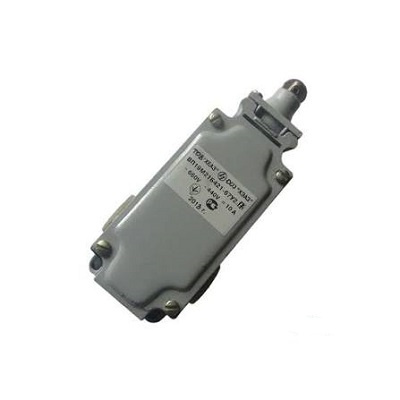

Выключатель путевой ВП 19-21-311, ВП 19-21-421, ВП 19-21-431

Данные устройства широко применяются в различных отраслях тяжелой и легкой промышленности:

• Подъемно-транспортное оборудование (краны, тельферы, лифты, конвейеры).

• Металлообрабатывающие станки и автоматические производственные линии.

• Кузнечно-прессовое оборудование и упаковочные машины.

• Системы промышленной автоматизации для контроля положения подвижных частей механизмов.

Технические характеристики серии ВП 19-21

Конструктивные особенности и электрические параметры выключателей обеспечивают их стабильную работу в жестких условиях эксплуатации:

• Номинальный рабочий ток: до 10 А (при напряжении до 380 В переменного тока).

• Номинальное напряжение:

  • Переменный ток: до 660 В (частота 50/60 Гц).

  • Постоянный ток: до 440 В.

• Степень защиты оболочки: IP67 (обеспечивает высокую защищенность от проникновения пыли и кратковременного погружения в воду, что позволяет использовать устройства в запыленных и влажных помещениях).

• Климатическое исполнение: УХЛ2 / Т2 по ГОСТ 15150 (работа при температуре окружающей среды от минус 40C до плюс 70C).

• Коммутационная износостойкость: не менее $110^6$ циклов срабатывания.

• Механическая износостойкость: не менее $1010^6$ циклов срабатывания.

• Материал корпуса: ударопрочный термопластик или алюминиево-кремниевый сплав (в зависимости от конкретного исполнения), стойкий к механическим повреждениям и коррозии.

Подробный обзор модификаций

Каждая модель серии ВП 19-21 имеет уникальный тип приводного элемента (актуатора), определяющий способ взаимодействия с механизмами заказчика.

ВП 19-21-311

• Тип привода: Рычаг с роликом.

• Особенности: Наличие ролика на конце рычага снижает механическое трение и износ при контакте с движущейся деталью оборудования. Рычаг может поворачиваться в обе стороны, что делает эту модель универсальной для систем с боковым воздействием (например, при движении тележек или дверей).

• Применение: Идеально подходит для механизмов с возвратно-поступательным движением, где упор наезжает на ролик по касательной траектории.

ВП 19-21-421

• Тип привода: Селективный (или регулируемый) рычаг с роликом / специализированный толкатель.

• Особенности: Данная модификация рассчитана на работу в условиях повышенных механических нагрузок. Конструкция узла крепления рычага позволяет изменять его положение или длину (в зависимости от точного суб-исполнения), что упрощает юстировку и настройку момента срабатывания непосредственно на объекте.

• Применение: Тяжелое машиностроение, конвейерные линии большой протяженности, где требуется высокая точность позиционирования и возможность регулировки хода рычага.

ВП 19-21-431

• Тип привода: Рычаг с роликом повышенной прочности / усиленный узел фиксации.

• Особенности: Модель оптимизирована для работы в режиме частых и интенсивных циклов срабатывания. Обладает повышенной стойкостью к ударным нагрузкам, возникающим при резком наезде управляющего кулачка на приводной ролик.

• Применение: Автоматизированные линии непрерывного цикла, металлургическое оборудование, прессы и погрузочно-разгрузочные комплексы.

Конструкция и принцип действия

Конструктивно выключатель состоит из прочного корпуса, внутри которого размещен надежный коммутационный блок (электрический микропереключатель мостикового типа с размыкающими и замыкающими контактами), возвратной пружины и приводного механизма.

1. Срабатывание: При движении механизма упор воздействует на приводной элемент (ролик рычага).

2. Переключение: Перемещение привода передается на внутренние толкатели, которые мгновенно перебрасывают контакты из одного положения в другое (электрическая цепь размыкается или замыкается).

3. Возврат в исходное состояние: После ухода управляющего упора встроенная возвратная пружина возвращает приводной рычаг и контакты в первоначальное положение.

Преимущества выбора ВП 19-21 (311, 421, 431)

• Надежность коммутации: Серебросодержащие контакты минимизируют переходное сопротивление и предотвращают залипание при больших пусковых токах.

• Высокая степень защиты (IP67): Безотказная работа в агрессивных промышленных средах с присутствием масел, пыли, влаги и стружки.

• Простота монтажа и обслуживания: Удобные кабельные вводы, надежные винтовые зажимы для подключения проводов и стандартные крепежные отверстия.

• Долговечность: Качественные материалы пружин и механических узлов обеспечивают миллионы безотказных срабатываний без потери точности срабатывания.
