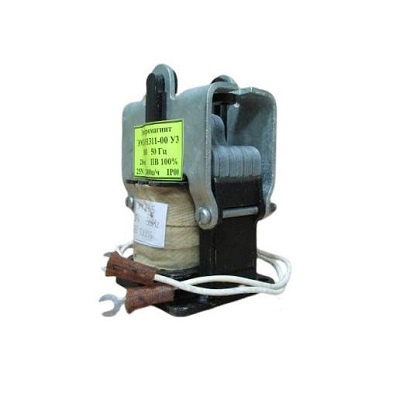

Электромагнит ЭМ 33-5, ЭМ 33-6, ЭМ 33-7, ЭМ 44-37

Оборудование рассчитано на работу в сетях переменного тока частотой 50 и 60 Гц.

Назначение и область применения

Электромагниты используются для комплектации электроприводов стационарных промышленных установок с целью обеспечения дистанционного включения и отключения исполнительных механизмов.

Основные сферы применения:

• Станкостроение и машиностроение;

• Подъемно-транспортное оборудование (крановые механизмы);

• Системы автоматизации технологических процессов;

• Управление задвижками, клапанами, муфтами и тормозами.

Технические характеристики серии ЭМ 33 (габариты 5, 6, 7)

Электромагниты серии ЭМ 33 выпускаются в различных исполнениях по усилию, ходу якоря, режиму работы (ПВ%) и степени защиты (IP00, IP20).

• Род тока: переменный (50 / 60 Гц).

• Номинальное рабочее напряжение: 110В, 127В, 220В, 230В, 380В, 400В.

• Исполнение по способу воздействия: тянущее и толкающее.

• Относительная продолжительность включения (ПВ): 100%, 40%, 15%.

Сравнительные параметры по габаритам:

Примечание: Точные значения тягового усилия и хода якоря зависят от конкретного конструктивного исполнения индекса модификации (например, величины ПВ и хода).

Технические характеристики электромагнита ЭМ 44-37

Электромагнит ЭМ 44-37 это мощный промышленный аппарат переменного тока, рассчитанный на повышенные нагрузки и интенсивный режим работы.

• Номинальное рабочее напряжение: 110, 127, 220, 380, 400 В (в зависимости от заказа).

• Частота сети: 50, 60 Гц.

• Ход якоря: до 30 мм.

• Тяговая сила: от 120 Н и выше (в зависимости от ПВ).

• Относительная продолжительность включения (ПВ): 100%, 40%, 15%.

• Частота включений: до 600 циклов в час.

• Степень защиты: IP20.

• Габаритные размеры (средние): ~110х115х175 мм.

• Масса: около 4,0 кг.

Конструкция и принцип работы

Конструктивные элементы:

1. Магнитопровод (ярмо): набирается из электротехнической стали для снижения потерь на вихревые токи.

2. Катушка (обмотка): выполнена из медного провода на прочном каркасе, обеспечивающем надежную изоляцию.

3. Якорь: подвижная часть устройства, передающая механическое усилие на исполнительный элемент механизма.

4. Направляющие: обеспечивают плавность возвратно-поступательного движения якоря без перекосов.

5. Защитный кожух (для степени защиты IP20): предохраняет токоведущие части от случайного прикосновения.

Принцип работы:

При подаче напряжения на катушку электромагнита в магнитной системе возникает электромагнитное поле. Под действием этого поля создается втягивающее усилие, которое перемещает якорь к ярму. Возврат якоря в исходное положение после отключения питания происходит за счет возвратной пружины исполнительного механизма.

Условия эксплуатации

Для обеспечения заявленного ресурса и безаварийной работы электромагнитов необходимо соблюдать следующие условия окружающей среды:

• Климатическое исполнение: УЗ, ТЗ (по ГОСТ).

• Диапазон рабочих температур: от -40C до +45C.

• Высота над уровнем моря: до 4300 метров.

• Окружающая среда: взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, а также токопроводящей пыли.

• Рабочее положение в пространстве: вертикальное или горизонтальное. Обязательное условие эксплуатация в заземленных конструкциях.

• Допустимые колебания напряжения питающей сети: от 0.9 до 1.1 от номинального значения.

Преимущества применения

• Надежность и долговечность: качественные материалы магнитопровода и медь в обмотках катушек гарантируют длительный срок службы.

• Высокий ресурс срабатываний: миллионы циклов механической и коммутационной износостойкости.

• Универсальность: широкий выбор вариантов по напряжению питания, ходу якоря и значению ПВ.

• Ремонтопригодность: простая разборная конструкция позволяет легко производить замену катушек и обслуживание.
