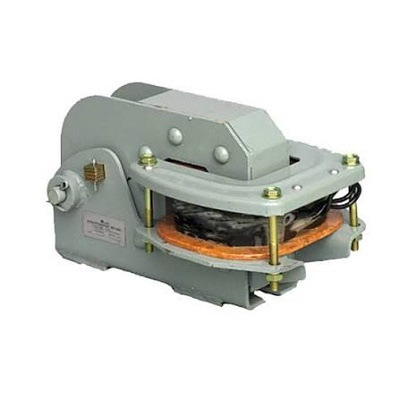

Электромагнит МО-100, МО-200, МО-300

Электромагниты переменного тока серий МО-100, МО-200 и МО-300 представляют собой высокоэффективные исполнительные устройства электромагнитного типа, предназначенные для дистанционного привода колодочных тормозов подъемно-транспортных машин, кранового оборудования, а также различных механизмов промышленного назначения, где требуется быстрая и надежная фиксация вала в заторможенном состоянии при отключении питания.

Оборудование разработано для работы в составе колодочных тормозов серии ТК и зарекомендовало себя как классическое, проверенное временем решение для тяжелых режимов эксплуатации в металлургической, строительной, портовой и машиностроительной отраслях.

Расшифровка условного обозначения

На примере МО-X У2:

• М магнит;

• О однофазный (с переменным рабочим током);

• X (100, 200, 300) диаметр тормозного шкива (в миллиметрах), для работы с которым предназначен данный электромагнит;

• У2 климатическое исполнение и категория размещения по стандарту (умеренный климат, размещение под навесом или в помещениях с естественной вентиляцией).

Модельный ряд и технические характеристики

Каждая модель рассчитана на определенные усилия и геометрические параметры тормозной системы. Ниже приведены ключевые технические параметры устройств:

Электромагнит МО-100

• Назначение: Привод тормозов с диаметром шкива 100 мм (в основном для легких и средних крановых механизмов, вспомогательных лебедок).

• Номинальное тяговое усилие: в пределах стандартных параметров для малых нагрузок.

• Ход якоря: оптимизирован для быстрого срабатывания (порядка нескольких миллиметров).

• Номинальное напряжение питания: работа от сетей переменного тока частотой 50 Гц (обычно 220В, 380В или другие значения в зависимости от катушки).

• Продолжительность включения (ПВ): рассчитаны на повторно-кратковременный режим работы (часто ПВ 40% или 100% при соответствующем снижении нагрузочной способности).

Электромагнит МО-200

• Назначение: Привод тормозов с диаметром шкива 200 мм (общепромышленные и башенные краны, механизмы передвижения и подъема средней мощности).

• Тяговое усилие и ход якоря: увеличены по сравнению с МО-100 для преодоления упругого сопротивления мощных пружин колодочного тормоза ТК-200.

• Электрические параметры: высокая надежность изоляции катушки, устойчивость к динамическим и вибрационным нагрузкам.

Электромагнит МО-300

• Назначение: Привод тормозов с диаметром шкива 300 мм (тяжелые мостовые краны, металлургическое подъемное оборудование, мощные лебедки).

• Характеристики: Обладает наибольшей мощностью и габаритами в серии. Обеспечивает создание значительного тягового усилия, необходимого для размыкания колодок крупных тормозных систем.

Конструктивные особенности и устройство

Конструкция электромагнитов МО отличается прочностью и ремонтопригодностью, что критически важно в условиях непрерывного промышленного производства:

1. Магнитопровод: Наборный сердечник, выполненный из электротехнической листовой стали высокой чистоты. Снижает потери на вихревые токи и нагрев.

2. Катушка управления: Медная обмотка с надежной межвитковой и корпусной изоляцией, пропитанная влагостойкими лаками. Катушка является сменным элементом, что упрощает обслуживание при выходе из строя в результате аварийных скачков напряжения.

3. Якорь: Подвижный элемент электромагнита, жестко связанный с рычажной системой тормоза. При подаче напряжения на катушку якорь притягивается к сердечнику, преодолевая усилие тормозных пружин, что приводит к отведению колодок от тормозного шкива.

4. Корпус и основание: Литые чугунные или стальные детали, обеспечивающие жесткое крепление устройства на раме механизма и защиту внутренних элементов от механических повреждений.

Принцип работы

• В отключенном состоянии (обесточен): Под воздействием мощных пружин колодочного тормоза рычажная система сводит тормозные колодки, плотно прижимая их к тормозному шкиву механизма. Механизм заторможен.

• При включении: При подаче напряжения на катушку электромагнита МО возникает магнитное поле, втягивающее якорь. Якорь воздействует на систему рычагов тормоза, сжимая пружины и отводя колодки от шкива. Механизм разблокируется, позволяя валу электродвигателя свободно вращаться.

• При отключении: Как только питание исчезает, магнитное поле исчезает, пружины мгновенно возвращают тормозные колодки в исходное положение, осуществляя экстренную или штатную остановку механизма.

Условия эксплуатации

Для обеспечения долговечности и бесперебойной работы электромагнитов МО-100, МО-200 и МО-300 необходимо соблюдать следующие условия окружающей среды и эксплуатации:

• Температурный режим: от минус 40 C до плюс 40 C (для исполнений У2).

• Окружающая среда: взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, с допустимым содержанием пыли (исключая токопроводящую пыль в больших объемах).

• Рабочее положение: вертикальное или горизонтальное (в зависимости от монтажной схемы конкретного тормоза), с жесткой фиксацией на ровной опорной поверхности.

• Режим работы: повторно-кратковременный (ПВ 40%, 25% или 100% при условии правильного подбора номинала).

Преимущества применения

• Высокая надежность: Простая и проверенная десятилетиями конструкция минимизирует риск внезапных поломок.

• Ремонтопригодность: Легкий доступ к крепежным элементам и возможность быстрой замены катушек управления в полевых условиях.

• Универсальность: Стандартизированные посадочные размеры и тяговые характеристики делают электромагниты взаимозаменяемыми со многими типами кранового оборудования.

• Безопасность: Автоматическое срабатывание тормоза при любых сбоях в электросети исключает неконтролируемое движение грузов или механизмов.
