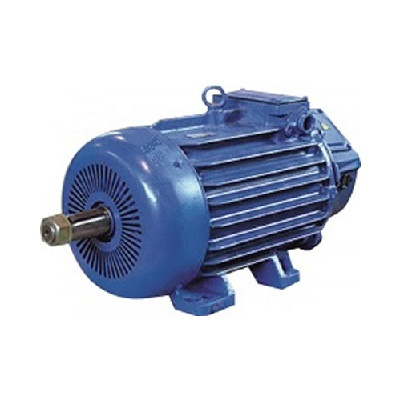

Электродвигатель (MTF), (MTH), МТКН 011-6, МТКН 012-6, МТКН 111-6, МТКН 112-6, МТКН 311-6, МТКН 311-8, МТКН 312-6, МТКН-312-8, MTKH 412-8

Крановые и металлургические трехфазные асинхронные электродвигатели серий MTF, MTH, МТКН (а также их модификации 011-6, 012-6, 111-6, 112-6, 311-6, 311-8, 312-6, 312-8, 412-8) представляют собой специализированное электрооборудование, разработанное для работы в составе подъемно-транспортного оборудования (ПТО), в тяжелом машиностроении, металлургической промышленности, а также на строительных и производственных объектах.

Данные электромоторы спроектированы с учетом жестких условий эксплуатации: они способны выдерживать частые пуски, реверверы, торможения, значительные динамические перегрузки и работу в запыленных или открытых пространствах.

Расшифровка условного обозначения (на примере МТКН):

• МТ серия трехфазных асинхронных электродвигателей с фазным или короткозамкнутым ротором, предназначенная для кранового и лифтового оборудования;

• К исполнение с короткозамкнутым ротором (если буква К отсутствует, например, в сериях MTF и MTH, ротор является фазным);

• Н (или F) класс нагревостойкости изоляции обмоток (Н до 180C, F до 155C);

• 011, 012, 111, 112, 311, 312, 412 габарит электродвигателя и длина сердечника статора;

• 6, 8 количество полюсов, определяющее синхронную частоту вращения (6 полюсов около 1000 об/мин, 8 полюсов около 750 об/мин).

Конструктивные особенности и преимущества

1. Высокая перегрузочная способность: Электродвигатели обладают повышенным пусковым моментом и оптимальным соотношением максимального момента к номинальному, что позволяет уверенно справляться с тяжелыми пусками под нагрузкой.

2. Термостойкая изоляция: Применение современных изоляционных материалов классов F или H надежно защищает обмотки от перегрева при интенсивной работе в повторно-кратковременных режимах.

3. Прочная механическая конструкция: Жесткий ребристый корпус (часто из чугуна или высокопрочных сплавов) обеспечивает эффективный теплоотвод и устойчивость к механическим ударам и вибрациям.

4. Режим работы: Основным расчетным режимом является S3 (повторно-кратковременный) по ГОСТ с разной продолжительностью включения (ПВ 40%, 60%), однако двигатели допускают работу в режимах S1, S2, S4 и S5 при соответствующем пересчете допустимых нагрузок.

5. Климатическое исполнение: Большинство моделей выпускается в исполнении У1 (умеренный климат, размещение на открытом воздухе под навесом или защитой от прямых осадков), что гарантирует стабильную работу при температурах от -40C до +50C.

Модельный ряд и технические параметры

Ниже представлены ключевые модификации крановых электродвигателей рассматриваемой линейки:

МТКН 011-6 и МТКН 012-6

• Тип ротора: Короткозамкнутый.

• Назначение: Привод механизмов передвижения и подъема малогабаритных талей, тельферов, вспомогательных механизмов легких кранов и кран-балок.

• Особенности: Компактные габариты, сниженный вес, высокая динамика разгона, стабильный КПД в повторно-кратковременных циклах.

МТКН 111-6 и МТКН 112-6

• Тип ротора: Короткозамкнутый.

• Назначение: Комплектация приводов мостовых, козловых, башенных кранов средней грузоподъемности, а также лебедок и конвейеров.

• Особенности: Оптимальный баланс между габаритными размерами и выдаваемой мощностью, улучшенные показатели теплоотдачи корпуса, повышенная надежность подшипниковых узлов.

МТКН 311-6, МТКН 311-8, МТКН 312-6 и МТКН-312-8

• Тип ротора: Короткозамкнутый.

• Назначение: Тяжелые крановые механизмы (главный подъем, передвижение больших мостов и тележек металлургических кранов), портовое и шахтное оборудование.

• Особенности:

  • Модели с 6 полюсами (311-6, 312-6) ориентированы на механизмы, где требуется скорость вращения порядка 9001000 об/мин и повышенная интенсивность циклов.

  • Модели с 8 полюсами (311-8, 312-8) обеспечивают меньшие обороты (около 700750 об/мин), повышенный пусковой момент и плавность хода, что критически важно для точности позиционирования тяжелых грузов.

MTKH 412-8

• Тип ротора: Короткозамкнутый.

• Назначение: Мощные промышленные и металлургические подъемные механизмы, работающие в особо тяжелых режимах.

• Особенности: Увеличенный 412-й габарит рассчитан на восприятие экстремальных механических и тепловых нагрузок. Низкая частота вращения (8 полюсов) гарантирует надежную работу редукторных групп и уменьшает износ механической части оборудования.

Области применения

Электродвигатели серий MTF, MTH, МТКН и их модификации находят широкое применение в следующих сферах:

• Подъемно-транспортное машиностроение: мостовые, козловые, консольные, башенные и портальные краны.

• Складское и подъемное оборудование: электрические тали, тельферы, лебедки, фуникулеры.

• Металлургическая отрасль: приводы механизмов завалочных машин, печных тележек, конвейеров подачи сырья и прокатных станов.

• Строительство и добыча: башенные строительные краны, буровые установки, лебедки для подъема материалов и горно-шахтное оборудование.

Монтажные исполнения и условия эксплуатации

• Основные монтажные исполнения: На лапах (IM 1001), с фланцем (IM 3001) или комбинированные исполнения (лапы-фланец), что позволяет интегрировать двигатели в различные компоновочные схемы приводных механизмов.

• Степень защиты: IP54 (по ГОСТ 14254) защита внутренних узлов от попадания пыли и брызг воды, что допускает эксплуатацию на открытых площадках при условии наличия защитного кожуха от прямых атмосферных осадков.

• Требования к питающей сети: Трехфазный переменный ток частотой 50 Гц (или 60 Гц по спецзаказу) с номинальным напряжением 220/380В или 380В (в зависимости от схемы соединения обмоток треугольник / звезда).
