Тумблер П2Т-1, П2Т-3, П2Т-5, П2Т-9, П2Т-11, П2Т-13, ТВ1-1, ТВ1-2, ТВ2-1, ТВ1-4, ТП1-2

Тумблеры П2Т-1, П2Т-3, П2Т-5, П2Т-9, П2Т-11, П2Т-13, ТВ1-1, ТВ1-2, ТВ2-1, ТВ1-4, ТП1-2 представляют собой высоконадежные коммутационные аппараты ручного управления, предназначенные для работы в электрических цепях постоянного и переменного тока. Они широко применяются в радиоэлектронной аппаратуре, приборостроении, авиационной технике, средствах связи, промышленном оборудовании и энергетических установках.

Главная особенность этих изделий исключительная механическая и электрическая прочность, устойчивость к суровым климатическим условиям, вибрациям, ударным нагрузкам и перепадам температур.

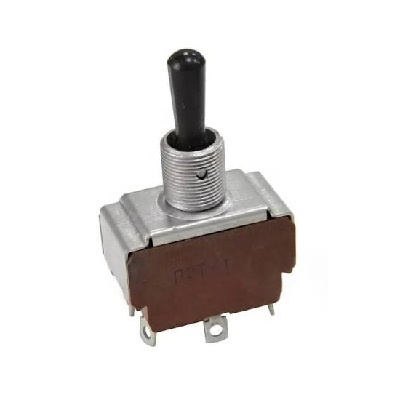

Тумблеры серии П2Т (П2Т-1, П2Т-3, П2Т-5, П2Т-9, П2Т-11, П2Т-13)

Тумблеры П2Т предназначены для коммутации электрических цепей со значительными значениями коммутируемого тока и напряжения. Конструкция корпуса выполнена из высококачественного термоактивного материала, обеспечивающего стойкость к токам утечки и нагреву.

Назначение модификаций П2Т:

• П2Т-1 однополюсный переключатель на два направления (с нейтральным положением или фиксацией в зависимости от схемы). Коммутирует цепи питания и управления.

• П2Т-3 двухполюсный тумблер с фиксацией в крайних положениях, предназначен для одновременной коммутации двух независимых линий.

• П2Т-5 трехполюсный тумблер для сложных схем коммутации трехфазных цепей или раздельных каналов управления.

• П2Т-9, П2Т-11, П2Т-13 модификации с расширенным количеством контактных групп, специализированными схемами коммутации (наличие дополнительных замыкающих/размыкающих контактов), а также вариантами с пружинным возвратом (без фиксации рычага).

Основные электрические и механические параметры П2Т:

• Диапазон коммутируемых токов: от 0,1 А до 10 А (в зависимости от активной или индуктивной нагрузки).

• Рабочее напряжение: до 250 В (переменный ток), до 30 В (постоянный ток).

• Сопротивление электрического контакта: не более 0,01 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Количество циклов коммутации (износостойкость): до 25 000 50 000 включений/выключений.

• Усилие переключения: от 5 до 20 Н (0,52,0 кгс).

Тумблеры серий ТВ и ТП (ТВ1-1, ТВ1-2, ТВ2-1, ТВ1-4, ТП1-2)

Серии ТВ (тумблеры влагозащищенные / стандартные) и ТП разработаны для работы в жестких условиях эксплуатации. Они имеют усиленный металлический корпус, защищающий внутренний механизм от попадания пыли, брызг влаги и механических повреждений.

Особенности конкретных моделей:

• ТВ1-1 однополюсный тумблер с фиксацией рычага в двух или трех положениях. Используется в базовых цепях коммутации питания.

• ТВ1-2 двухполюсный аналог серии ТВ1, позволяющий коммутировать две гальванически развязанные цепи одновременно.

• ТВ2-1 тумблер с повышенной коммутационной способностью и увеличенным зазором между контактами, рассчитанный на более высокие напряжения и токи.

• ТВ1-4 многополюсная модификация для сложных коммутационных узлов.

• ТП1-2 двухполюсный тумблер с нажимным или специализированным рычажным механизмом (серия ТП), оптимизированный для работы в цепях управления постоянного тока.

Общие технические характеристики ТВ и ТП:

• Рабочие температуры: от -60 C до +85 C (отдельные модификации до +100 C).

• Относительная влажность воздуха: до 98% при температуре +35 C.

• Виброустойчивость: в диапазоне частот от 1 до 500 Гц с ускорением до 10g.

• Тип выводов: плоские или под пайку, с возможностью надежного монтажа монтажных проводов.

Преимущества и область применения

Все представленные изделия проходят строгий технический контроль и соответствуют жестким стандартам качества.

• Надежность: Серебряные или специальные сплавы контактных групп обеспечивают минимальное переходное сопротивление и предотвращают пригорание контактов.

• Долговечность: Металлические рычажки и качественные пружинные механизмы гарантируют четкую фиксацию и тактильную отдачу на протяжении всего срока службы.

• Универсальность: Широкий набор типономиналов позволяет подобрать идеальное решение для конкретной электрической схемы.

Оборудование на базе тумблеров П2Т, ТВ и ТП гарантирует бесперебойную работу в стационарных и передвижных объектах специального и гражданского назначения.
