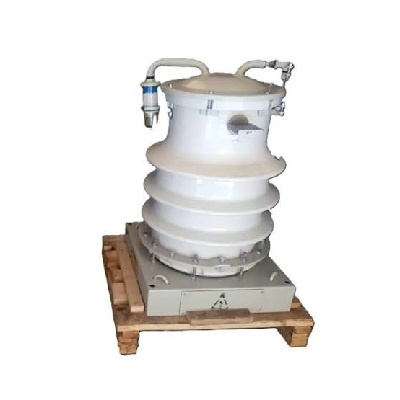

Трансформатор ТФЗМ-35

Трансформатор тока ТФЗМ-35 представляет собой высоковольтный измерительный прибор наружной установки, предназначенный для масштабного преобразования переменного тока промышленной частоты (50 или 60 Гц) с целью передачи сигналов измерительной информации приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока напряжением 35 кВ.

Расшифровка условного обозначения (структура аббревиатуры)

• Т Трансформатор тока.

• Ф Фарфоровая покрышка (внешняя изоляция выполнена из высокопрочной электротехнической керамики).

• З Звеньевая конструкция (или с защитой от перенапряжений, в зависимости от модификаций, также указывает на конструктивную особенность с литой или звенной схемой изоляции).

• М Масляный (в качестве внутренней изоляции и теплоотвода используется трансформаторное масло).

• 35 Класс напряжения первичной обмотки в киловольтах (кВ).

Назначение и область применения

Трансформаторы ТФЗМ-35 повсеместно применяются на открытых распределительных устройствах (ОРУ) электрических станций, подстанций магистрального и регионального значения, а также на промышленных предприятиях с тяжелыми режимами работы энергосистем.

Главные функции прибора:

• Обеспечение гальванической развязки вторичных цепей релейной защиты от высокого напряжения первичной сети.

• Понижение первичных токов до стандартизированных значений (обычно 1 А или 5 А), безопасных для работы измерительных приборов и микропроцессорных терминалов.

• Высокая точность передачи информации о токе как в номинальных режимах работы, так и в аварийных режимах (при коротких замыканиях).

Технические характеристики и конструктивные особенности

Конструкция трансформатора ТФЗМ-35 выполнена по вертикальной схеме колонкового типа. Основные узлы включают в себя основание (цоколь), фарфоровую покрышку, маслорасширитель с маслоуказателем и защитной арматурой, а также активную часть, содержащую магнитопроводы и обмотки.

Конструктивные преимущества

1. Надежная изоляция: Сочетание качественного трансформаторного масла и прочной фарфоровой покрышки обеспечивает стабильную работу в условиях агрессивных внешних факторов (дождь, снег, ультрафиолет, перепады температур).

2. Многообразие обмоток: Возможность размещения нескольких вторичных обмоток (от 3 до 5 и более) с различными коэффициентами трансформации и классами точности на одном магнитопроводе, что позволяет запитывать одновременно приборы коммерческого учета и сложные комплексы релейной защиты.

3. Безопасность и герметичность: Наличие маслорасширителя исключает контакт масла с окружающей средой, предотвращая его увлажнение и окисление, а также компенсирует температурные изменения объема жидкости.

4. Устойчивость к динамическим нагрузкам: Жёсткая механическая конструкция способна выдерживать значительные электродинамические усилия, возникающие при протекании токов короткого замыкания.

Условия эксплуатации

Для обеспечения бесперебойного и долговечного функционирования трансформаторы ТФЗМ-35 рассчитаны на работу при следующих условиях:

• Высота над уровнем моря не более 1000 метров.

• Температура окружающего воздуха от -60 C до +40 C (для исполнения УХЛ1).

• Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Установка на открытом воздухе в вертикальном положении на ровной опорной поверхности.
