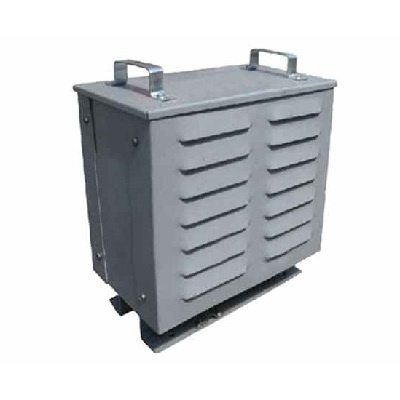

Трансформатор ТСЗИ-1,6, ТСЗИ-2,5, ТСЗИ-4,0

Трехфазные сухие защищенные трансформаторы ТСЗИ-1,6, ТСЗИ-2,5, ТСЗИ-4,0 представляют собой надежное электротехническое оборудование, разработанное для преобразования трехфазного переменного напряжения. Они широко востребованы на строительных площадках, в производственных цехах, мастерских и на объектах ЖКХ для безопасного питания низковольтного электроинструмента, местного и ремонтного освещения, а также различных технологических установок.

Буква Т в маркировке указывает на трехфазное исполнение, С на сухой тип охлаждения, З на защищенное исполнение корпуса, а И отражает традиционное назначение для питания электроинструментов и цепей управления.

Назначение и область применения

Трансформаторы ТСЗИ обеспечивают понижение стандартного сетевого напряжения (обычно 380 В) до безопасных или технологически необходимых значений вторичного напряжения (например, 127 В, 42 В, 36 В или другие комбинации в зависимости от исполнения).

Основные сферы применения:

• Строительно-монтажные работы: подключение ручного электрического инструмента (дрелей, перфораторов, переносных светильников) в условиях повышенной опасности поражения электрическим током.

• Промышленность и производство: питание цепей управления станков, защитной автоматики, систем локального освещения рабочих зон.

• Сфера ЖКХ и энергетика: ремонтные и диагностические работы в помещениях с повышенной влажностью и токопроводящими полами.

Главная функция трансформаторов обеспечение гальванической развязки между первичной и вторичной сетями, что многократно повышает электробезопасность обслуживающего персонала.

Технические характеристики моделей

Ниже представлена сравнительная техническая таблица для трех наиболее популярных номиналов серии ТСЗИ:

Примечание: Значения вторичного напряжения могут изготавливаться под конкретный заказ в зависимости от требований технологического процесса.

Конструктивные особенности

• Магнитопровод: Изготавливается из высококачественной холоднокатаной электротехнической стали с низким уровнем удельных потерь, что обеспечивает высокий коэффициент полезного действия (КПД) и минимальный уровень шума при работе.

• Обмотки: Выполняются из медного или алюминиевого обмоточного провода с современной термостойкой изоляцией. Пропитка лаком под вакуумом защищает витки от вибраций, влаги и пыли.

• Защитный кожух: Прочный металлический корпус предохраняет внутренние элементы от механических повреждений и случайного попадания посторонних предметов. Вентиляционные отверстия в кожухе обеспечивают эффективный естественный воздухообмен.

• Удобство монтажа: На корпусе предусмотрены специальные крепежные элементы для надежной фиксации на горизонтальных или вертикальных поверхностях, а также клеммные колодки для удобного подвода кабелей.

Условия эксплуатации

Для обеспечения долговечной и безаварийной работы трансформаторов ТСЗИ необходимо соблюдать следующие климатические и механические требования:

• Климатическое исполнение: УХЛ4 (для эксплуатации в умеренном и холодном климате в закрытых помещениях с искусственно регулируемыми климатическими условиями).

• Температурный диапазон: от $40{}^{\circ }\text{C}$ до $+40{}^{\circ }\text{C}$.

• Относительная влажность воздуха: до 80% при температуре $+20{}^{\circ }\text{C}$.

• Окружающая среда: Взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, а также свободна от токопроводящей пыли.

• Высота над уровнем моря: Не более 1000 метров.

Преимущества трансформаторов ТСЗИ

1. Высокий уровень безопасности: Надежная изоляция и гальваническая развязка защищают персонал от удара электрическим током при работе с переносным инструментом.

2. Надежность и долговечность: Простой и прочный конструктив рассчитан на тяжелые условия эксплуатации на стройплощадках и в промышленных цехах.

3. Стабильность параметров: Минимальные потери холостого хода и незначительное падение напряжения под нагрузкой.

4. Универсальность: Возможность выбора требуемого вторичного напряжения под конкретные задачи потребителя.

5. Экологичность и бесшумность: Сухой тип исполнения не требует использования масел, пожаробезопасен и не выделяет токсичных веществ.
