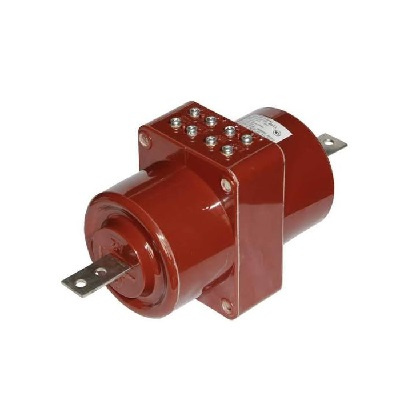

Трансформатор ТПОЛ-10

Они служат для передачи сигналов измерительной информации приборам измерения, автоматики, сигнализации и защиты в электрических сетях переменного тока частотой 50 Гц или 60 Гц на номинальное напряжение до 10 кВ (наибольшее рабочее напряжение 12 кВ).

Расшифровка условного обозначения (структура условного обозначения)

• Т Трансформатор тока.

• П Проходной.

• О Опорно-проходного типа (в ряде модификаций).

• Л С литой изоляцией (эпоксидный компаунд).

• У Усиленный вариант исполнения (для ТПОЛУ-10).

• 10 Номинальное напряжение сети, кВ.

• Дополнительно в индексе указываются: номинальные первичные и вторичные токи, а также классы точности и варианты конструктивного исполнения (например, наличие съемного фланца).

Основные технические характеристики

Конструктивные особенности и принцип работы

1. Изоляция: Корпус трансформатора выполнен из монолитного эпоксидного компаунда, который одновременно выполняет роль несущей конструкции и главной изоляции. Это обеспечивает высокую стойкость к механическим нагрузкам, влажности и загрязнениям.

2. Первичная обмотка: Выполнена в виде шины (проходного стержня), через которую протекает измеряемый ток силовой цепи.

3. Вторичные обмотки: Размещены на магнитопроводах внутри литого блока. Количество вторичных обмоток варьируется в зависимости от заказа (обычно одна-две для коммерческого/технического учета и одна-две для релейной защиты).

4. Монтаж: Трансформатор устанавливается в проемы перегородок шкафов КРУ или в рассечку токопроводов. Может комплектоваться опорными элементами или съемными фланцами для удобства монтажа.

Условия эксплуатации

• Климатическое исполнение: У3 или Т3 по ГОСТ 15150.

• Температура окружающего воздуха:

  • от -45С до +40С (для исполнения У3);

  • от -10С до +45С (для исполнения Т3).

• Высота над уровнем моря: Не более 1000 м.

• Окружающая среда: Невзрывоопасная, не содержащая пыли и агрессивных газов в концентрациях, разрушающих металлы и изоляцию.

• Рабочее положение: Произвольное в пространстве (горизонтальное или вертикальное в зависимости от конструктивного исполнения ячейки).

Преимущества трансформаторов ТПОЛ-10 / ТПОЛУ-10

• Надежность и долговечность: Литая эпоксидная изоляция не требует обслуживания в течение всего срока службы и исключает риск утечки масла (в отличие от масляных аналогов).

• Безопасность: Высокий уровень диэлектрической прочности и устойчивость к динамическим и термическим перегрузкам при коротких замыканиях.

• Универсальность: Широкий диапазон коэффициентов трансформации и комбинаций классов точности позволяет подобрать устройство под любые требования проектной документации распределительных сетей.
