Трансформатор ТПЛ-10

Трансформаторы тока ТПЛ-10 (ТПЛУ-10 50/5, 75/5, 100/5, 150/5, 200/5, 300/5, 400/5, 600/5) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам релейной защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц. Традиционно устанавливаются в комплектные распределительные устройства (КРУ) и закрытые распределительные устройства (ЗРУ) на класс напряжения 10 кВ.

Ключевые особенности и преимущества

• Литая изоляция: Корпус выполнен из эпоксидного компаунда, который выступает главной электрической изоляцией и обеспечивает надежную защиту внутренних элементов от механических повреждений, пробоев и влаги.

• Необслуживаемая конструкция: Оборудование не требует замены масла или контроля давления элегаза, что существенно снижает эксплуатационные расходы на объекте.

• Разделение цепей: Наличие двух независимых вторичных обмоток позволяет раздельно подключать чувствительные цепи коммерческого учета электроэнергии (с высокими классами точности 0.2S или 0.5S) и силовые цепи релейной защиты (класс 10Р).

• Пожаробезопасность: Абсолютное отсутствие горючих материалов в конструкции позволяет использовать трансформаторы на объектах с повышенными требованиями к безопасности.

• Удобство монтажа: Оптимальные габариты и возможность установки в любом пространственном положении (вертикально, горизонтально или под углом).

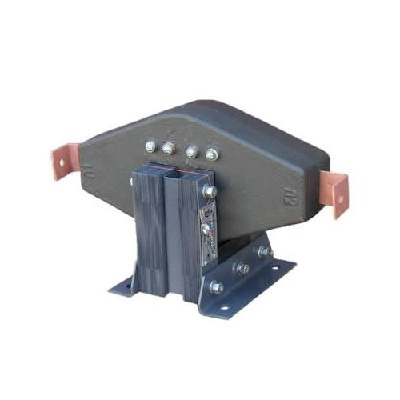

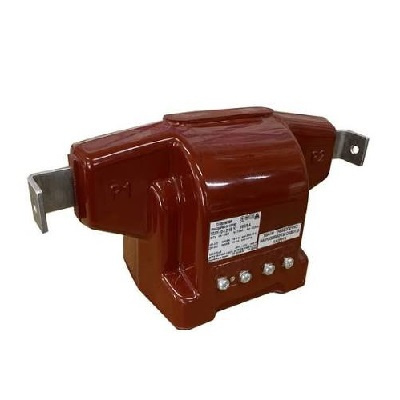

Конструктивное исполнение ТПЛ-10 представляет собой трансформатор опорно-проходного типа. Первичная и вторичные обмотки залиты изоляционной эпоксидной смолой, образуя прочный монолитный блок. Выводы первичной обмотки (Л1 и Л2) расположены на верхней поверхности корпуса. Клеммник вторичных обмоток (И1 и И2) находится в нижней части и закрывается защитной прозрачной крышкой с возможностью пломбирования, что предотвращает несанкционированный доступ к цепям коммерческого учета электроэнергии.

Основные технические характеристики

Условия эксплуатации

• Температура окружающего воздуха: от -60C до +50C (для исполнения УХЛ).

• Высота установки над уровнем моря: не более 1000 метров.

• Окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и химических паров в концентрациях, способных разрушить металлические элементы и эпоксидную изоляцию.

• Размещение: внутри закрытых помещений (категория размещения 2 или 2.1).
