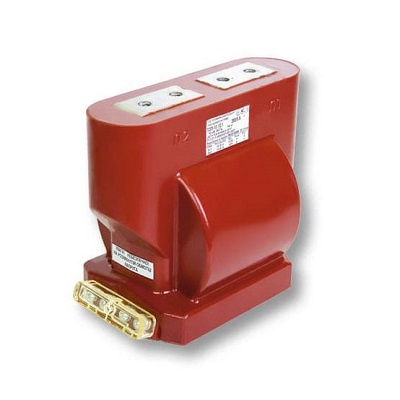

Трансформатор ТОЛ-10

Оборудование широко применяется в шкафах комплектных распределительных устройств (КРУ, КСО), камерах одностороннего обслуживания и других электроустановках переменного тока. Трансформатор используется для питания измерительных приборов, средств учета электроэнергии (в том числе коммерческого), а также цепей релейной защиты и автоматики.

Назначение и основные функции

• Масштабирование тока: Снижение больших первичных токов до безопасных стандартных значений (5 А или 1 А) для их корректного измерения измерительными приборами.

• Защита оборудования: Питание релейных схем защиты энергосистем от перегрузок и токов короткого замыкания.

• Гальваническая развязка: Полное электрическое разделение вторичных цепей и обслуживающего персонала от опасного высокого напряжения сети (10 кВ).

Конструктивные особенности

Конструкция трансформатора выполнена в опорном исполнении. В качестве изоляционного материала выступает монолитный блок из эпоксидного компаунда, который формирует внешний корпус изделия и одновременно надежно фиксирует внутренние элементы.

• Первичная обмотка: Выполнена в виде шины или стержня с выводными контактными площадками для подключения к силовым шинопроводам распределительного устройства.

• Вторичные обмотки: Размещаются на кольцевых или тороидальных магнитопроводах. Количество вторичных обмоток может варьироваться в зависимости от конкретного заказа (обычно одна для измерений и учета, другая для защитных цепей). Сердечники изготавливаются из современных электротехнических или нанокристаллических сплавов.

• Корпус: Литая изоляция защищает обмотки от воздействия влаги, пыли, агрессивных сред и механических повреждений на протяжении всего срока службы.

Технические характеристики

Условия эксплуатации

Для обеспечения заявленных метрологических и механических характеристик трансформаторы ТОЛ-10 (ТОЛУ-10) рассчитаны на эксплуатацию при соблюдении следующих условий:

• Размещение внутри закрытых распределительных устройств (шкафов КРУ, камер КСО).

• Высота установки над уровнем моря не более 1000 метров.

• Диапазон рабочей температуры окружающей среды: от -60C до +50C (для исполнения УХЛ2).

• Окружающая среда должна быть невзрывоопасной, не содержащей токопроводящей пыли, а также агрессивных газов и паров в концентрациях, способных разрушить изоляцию и металл.

• Пространственное рабочее положение трансформатора в пространстве любое.

Преимущества модели

1. Высокая надежность и безопасность: Монолитная литая изоляция исключает образование внутренних пустот и частичных разрядов, обеспечивая устойчивость к динамическим и термическим нагрузкам при коротких замыканиях.

2. Стабильность метрологических параметров: Высокая точность измерений (наличие классов 0.2S и 0.5S) позволяет использовать трансформаторы в современных автоматизированных системах контроля и учета электроэнергии (АСКУЭ).

3. Неприхотливость в обслуживании: Конструкция не требует периодического обслуживания или доливки изоляционной жидкости в процессе эксплуатации.

4. Универсальность монтажа: Возможность установки в любом положении облегчает интеграцию оборудования в существующие ячейки распределительных устройств.
