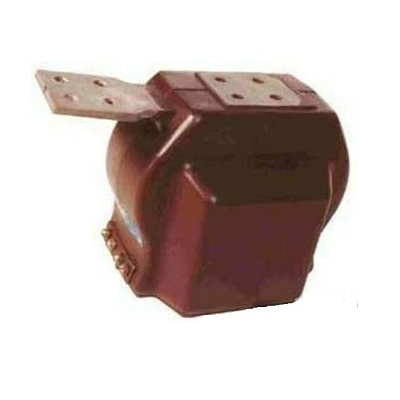

Трансформатор ТЛМ-10

Основная задача устройства передача сигнала измерительной информации приборам измерения, автоматики, сигнализации, а также защита цепей электроснабжения в сетях переменного тока частотой 50 или 60 Гц. Трансформаторы ТЛМ-10 активно применяются на объектах энергетики, в распределительных подсетях промышленных предприятий и городского хозяйства.

Расшифровка условного обозначения

В маркировке трансформатора зашифрованы его ключевые конструктивные и электрические особенности (на примере ТЛМ-10-0,5/10Р-600/5 УЗ):

• Т трансформатор тока;

• Л с литой изоляцией (эпоксидный компаунд);

• М малогабаритный;

• 10 класс номинального напряжения, кВ;

• Х конструктивное исполнение (например, 1 или 2, отличающиеся габаритами, установочными размерами или количеством вторичных обмоток);

• Класс точности и номинальный ток указываются параметры для измерительных (например, 0,5) и защитных (например, 10Р) обмоток, а также номинальные значения первичного и вторичного токов;

• У3 климатическое исполнение и категория размещения по ГОСТ (для умеренного климата в закрытых помещениях с естественной вентиляцией).

Конструктивные особенности

1. Литой корпус: Первичная и вторичная обмотки вместе с магнитопроводом залит монолитным эпоксидным компаундом. Это обеспечивает высокую механическую прочность, влагостойкость и исключает необходимость обслуживания изоляции в течение всего срока службы.

2. Опорная конструкция: Корпус выполнен так, что трансформатор служит опорным элементом в ячейках КРУ, надежно фиксируясь на монтажной плоскости.

3. Многообмоточность: Конструкция может содержать несколько вторичных обмоток (раздельных для измерения и защиты), что позволяет подключать одновременно измерительные приборы, счетчики учета электроэнергии и релейные защитные реле.

Технические характеристики

Преимущества эксплуатации

• Долговечность и надежность: Защита обмоток от воздействия внешней среды, пыли и конденсата за счет качественной эпоксидной изоляции.

• Безопасность: Высокий уровень изоляции исключает межвитковые замыкания при соблюдении правил эксплуатации.

• Универсальность монтажа: Допускается установка трансформатора в любом пространственном положении.

• Межповерочный интервал: Длительный период стабильности метрологических характеристик, что сокращает расходы на периодическую поверку.
