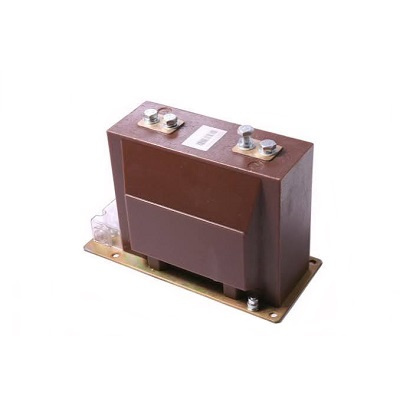

Трансформатор ТЛК-10

Трансформатор тока ТЛК-10 представляет собой опорный измерительный прибор с литой изоляцией из компаунда, предназначенный для масштабного преобразования силы электрического тока в сетях переменного тока промышленной частоты 50 или 60 Гц с номинальным напряжением до 10 кВ. Данное оборудование широко применяется в закрытых распределительных устройствах (ЗРУ), комплектных распределительных устройствах (КРУ), а также в составе измерительных комплексов коммерческого и технического учета электроэнергии.

Назначение и область применения

Основная задача устройства передача сигнала измерительной информации приборам измерения, автоматики, сигнализации, защиты и управления, а также обеспечение электроизоляции вторичных цепей от высокого потенциала первичной цепи.

• Комплектные распределительные устройства (КРУ и КРУН) электростанций и подстанций.

• Тяговые подстанции электрифицированного транспорта.

• Промышленные предприятия и объекты коммунального хозяйства.

• Узлы учета электроэнергии для подключения счетчиков высокой точности.

Конструктивные особенности

Конструкция трансформатора ТЛК-10 выполнена в виде опорного блока, где обмотки и магнитопровод залиты эпоксидным компаундом. Этот материал образует монолитный блок, обладающий высокими механическими характеристиками, стойкостью к влажности, загрязнениям и агрессивным средам.

• Первичная обмотка: Выполнена из меди, имеет выводы в виде контактных площадок с отверстиями под болтовые соединения для подключения шин главной цепи.

• Вторичные обмотки: Предназначены для подключения измерительных приборов и защитных реле. Могут иметь отводы для получения различных коэффициентов трансформации.

• Корпус: Выполняет функции двойной изоляции и механической защиты внутренних элементов. Контактные зажимы вторичных цепей закрываются защитной прозрачной крышкой для предотвращения случайного прикосновения и несанкционированного доступа.

Технические характеристики

Преимущества эксплуатации

• Надежность и долговечность: Отсутствие жидкого диэлектрика (масла) делает трансформатор пожаро- и взрывобезопасным, исключая риски протечек.

• Стабильность характеристик: Литая эпоксидная изоляция защищает сердечник и обмотки от механических повреждений и атмосферных воздействий на протяжении всего срока службы.

• Монтажная универсальность: Конструкция опорного типа позволяет устанавливать прибор в любом пространственном положении в шкафах КРУ или на опорных конструкциях.

• Многофункциональность: Наличие нескольких вторичных обмоток позволяет одновременно подключать и приборы коммерческого учета, и микропроцессорные устройства релейной защиты.
