Трансформатор ТЗЛМ-1

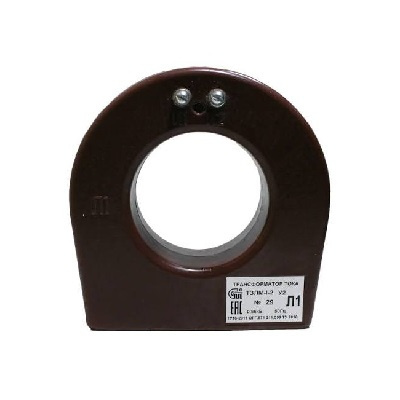

Трансформатор ТЗЛМ-1 представляет собой специализированный трансформатор тока нулевой последовательности, предназначенный для питания схем релейной защиты от замыканий на землю отдельных жил трехфазных кабелей. Устройство монтируется непосредственно на кабели или на заземленные концы кабельных линий в комплектных распределительных устройствах (КРУ), камерах одностороннего обслуживания (КСО) и шкафах КРУЭ.

Назначение и область применения

Основная функция прибора заключается в обнаружении токов утечки (нулевой последовательности), возникающих при повреждении изоляции кабеля и пробое на землю. ТЗЛМ-1 находит широкое применение на объектах электроэнергетики, промышленных предприятиях, в распределительных сетях энергосистем напряжением до 10 кВ с изолированной или компенсированной нейтралью.

• Фиксация однофазных замыканий на землю в кабельных сетях.

• Работа в комплекте с реле защиты (например, типов РТЗ-51, микропроцессорными терминалами защиты).

• Обеспечение селективности срабатывания защитных аппаратов при аварийных режимах.

Конструктивные особенности

Аббревиатура ТЗЛМ расшифровывается как: Т трансформатор тока, З нулевой последовательности, Л литая изоляция, М модернизированный.

• Изоляция: Обмотки трансформатора залиты компаундом на основе эпоксидной смолы, что создает монолитный блок с высокой механической прочностью и влагостойкостью. Это исключает необходимость обслуживания на протяжении всего срока службы.

• Магнитопровод: Изготавливается из высококачественной электротехнической стали с низкими потерями перемагничивания, обеспечивая высокую чувствительность прибора к токам промышленной частоты (50/60 Гц).

• Окно для кабеля: Конструкция имеет круглое внутреннее окно достаточного диаметра, через которое пропускается защищаемый силовой кабель со всеми фазами и экраном (экран должен быть заведен обратно через окно трансформатора в соответствии с правилами монтажа).

• Клеммная панель: Выводы вторичной обмотки выполнены в виде надежных винтовых зажимов, защищенных крышкой от случайного прикосновения и попадания пыли.

Технические характеристики

Преимущества эксплуатации

• Долговечность и надежность: Благодаря литой эпоксидной изоляции трансформатор устойчив к механическим ударным нагрузкам, вибрациям и воздействию агрессивных сред (в допустимых пределах для категории УХЛ2).

• Пожаробезопасность: Отсутствие горючих жидких диэлектриков (масел) сводит к нулю риск возгорания или взрыва при аварийных перегрузках.

• Простой монтаж: Компактные габариты и небольшой вес позволяют устанавливать устройство в стесненных условиях ячеек КРУ и КСО без изменения силовой кабельной разделки.

• Стабильность метрологических характеристик: Сохранение параметров трансформации на протяжении десятилетий без необходимости периодической калибровки.

Условия монтажа и требования безопасности

Установка ТЗЛМ-1 должна производиться квалифицированным персоналом с соблюдением правил устройства электроустановок (ПУЭ) и техники безопасности при работе в высоковольтных камерах.

1. Перед началом монтажа необходимо убедиться в отсутствии напряжения на кабельной линии.

2. Кабель должен проходить строго по центру окна трансформатора. Экран кабеля (при его наличии) должен быть заземлен с обходом магнитопровода в соответствии с типовыми схемами подключения защит.

3. Вторичная обмотка трансформатора ни в коем случае не должна оставляться разомкнутой во время работы первичной цепи во избежание возникновения опасных наведенных высоковольтных потенциалов. Если вторичная цепь временно не используется, ее выводы закорачиваются перемычкой.

4. Заземление корпуса или крепежных элементов трансформатора является обязательным требованием для обеспечения электробезопасности персонала.
