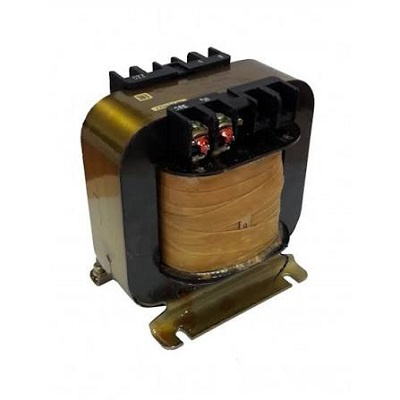

Трансформатор ОСМ 0,063, ОСМ-0,1, ОСМ-0,16, ОСМ-0,25, ОСМ-0,63, ОСМ-1, ОСМ-1,6, ОСМ-2,5, ОСМ-4,0

Расшифровка условного обозначения

• О Однофазный.

• С Сухой (естественное воздушное охлаждение).

• М Многоцелевой (широкий спектр применения в различных отраслях промышленности).

• Цифра после дефиса Номинальная мощность в киловольт-амперах (кВА).

Технические характеристики модельного ряда

Конструктивные особенности

• Магнитопровод: Изготавливается из высококачественной электротехнической стали холодной прокатки, что снижает потери на вихревые токи и намагничивание, обеспечивая высокий коэффициент полезного действия (КПД).

• Обмотки: Выполняются из медного или алюминиевого обмоточного провода (в зависимости от модификации и требований заказчика), изолированного термостойкими лаками и пленками.

• Изоляция: Класс нагревостойкости изоляции по ГОСТ не ниже E или B, что позволяет оборудованию выдерживать кратковременные перегрузки без разрушения защитного слоя.

• Конструктив: Трансформаторы мощностью до 0,63 кВА имеют компактную конструкцию с возможностью установки на монтажную рейку или плоскость. Модели от 1,0 кВА и выше оснащаются прочными опорными уголками с отверстиями под болтовой крепеж для надежной фиксации в шкафах управления.

Условия эксплуатации

• Климатическое исполнение: У категории размещения 3 по ГОСТ (умеренный климат, закрытые помещения с естественной вентиляцией без искусственного регулирования климата). Возможно исполнение УХЛ3.

• Температурный режим: Рабочая температура окружающей среды составляет от -45C до +40C.

• Окружающая среда: Взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, а также свободной от токопроводящей пыли.

• Влажность воздуха: До 80% при температуре +20C.

Преимущества и надежность

• Многофункциональность: Наличие отводов на обмотках позволяет коммутировать напряжение первичного и вторичного контуров под конкретные задачи потребителя.

• Долговечность: Проверенная десятилетиями конструкция гарантирует бесперебойный ресурс работы при соблюдении паспортных режимов нагрузки.

• Безопасность: Соответствие строгим нормам электроизоляции и пожарной безопасности. Конструкция защищает от случайного прикосновения к токоведущим частям при правильном монтаже в защитные оболочки (щиты, пульты, ящики).

Области применения Трансформаторы серии ОСМ применяются в станкостроении, на объектах жилищно-коммунального хозяйства, в строительной технике, лифтовом оборудовании, системах вентиляции и кондиционирования, а также при сборке низковольтных комплектных устройств (НКУ), вводно-распределительных щитов и пультов автоматизированных производственных линий.
