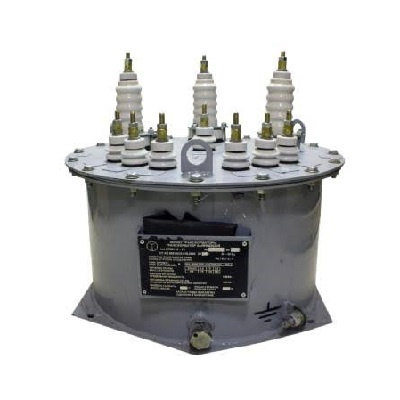

Трансформатор НТМИ-6, НТМИ-10

Трансформаторы устанавливаются в закрытые распределительные устройства (ЗРУ) собственных нужд электростанций, подстанций и на промышленных предприятиях. Конструктивное исполнение позволяет использовать их для контроля изоляции сети, выдавая сигнал при замыкании фазы на землю через разомкнутый треугольник дополнительных вторичных обмоток.

Расшифровка условного обозначения (на примере НТМИ-10 У3)

• Н Трансформатор напряжения.

• Т Трехфазный.

• М Масляный (с естественным масляным охлаждением).

• И Измерительный (с дополнительной обмоткой для контроля изоляции сети).

• 6 или 10 Класс номинального напряжения первичной обмотки в киловольтах (6 кВ или 10 кВ).

• У3 Климатическое исполнение и категория размещения по ГОСТ (для умеренного климата, установка в закрытых помещениях с естественной вентиляцией).

Технические характеристики

Конструкция и принцип действия

Трансформаторы НТМИ выполнены в виде единого агрегата, помещенного в стальной сварной бак, заполненный трансформаторным маслом высокого качества, которое выполняет функции изоляции и охлаждения.

• Магнитопровод: Трехстержневой или пятистержневой (в зависимости от модификации), собранный из холоднокатаной электротехнической стали.

• Обмотки: Медные или алюминиевые многослойные катушки. Первичная и вторичные обмотки изолированы друг от друга и от корпуса трансформаторным маслом и барьерной изоляцией.

• Вводы: Высоковольтные (ВН) и низковольтные (НН) выводы расположены на крышке трансформатора, что обеспечивает удобство подключения кабелей и шин. На крышке также располагается маслоуказатель для визуального контроля уровня масла, пробка для заливки и сливной кран в нижней части бака.

• Принцип работы: Основан на явлении электромагнитной индукции. Напряжение сети подается на первичную обмотку, создавая переменный магнитный поток в сердечнике. Этот поток индуцирует ЭДС в основных вторичных обмотках (для питания измерительных приборов и приборов учета) и в дополнительных обмотках, соединенных по схеме разомкнутого треугольника (для контроля токов нулевой последовательности при замыкании фазы на землю).

Условия эксплуатации

• Диапазон рабочих температур окружающей среды: от -45С до +40С (для исполнения У3).

• Высота установки над уровнем моря: не более 1000 метров.

• Окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Рабочее положение в пространстве: вертикальное.

• Обязательное заземление корпуса и вторичных обмоток при монтаже и эксплуатации в целях электробезопасности.

Преимущества и особенности

• Надежная изоляция за счет применения качественного трансформаторного масла, устойчивая к кратковременным коммутационным перенапряжениям.

• Интегрированная система контроля состояния изоляции сети, повышающая общую безопасность эксплуатации распределительных устройств.

• Длительный срок службы и межповерочный интервал при соблюдении регламентных условий технического обслуживания (контроль состояния масла, сопротивления изоляции).
