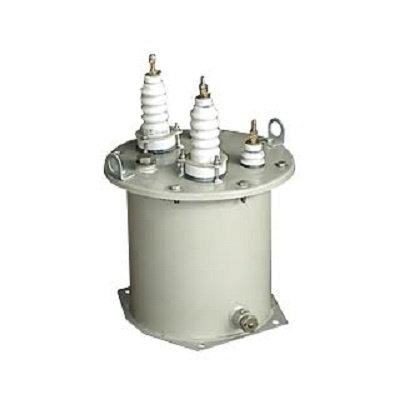

Трансформатор НОМ-6, НОМ-10, НОМ-35

Основная функция приборов заключается в передаче сигнала измерительной информации приборам измерения, автоматики, сигнализации и защиты в электрических цепях с изолированной или компенсированной нейтралью. Использование трансформаторов обеспечивает безопасную работу измерительных приборов и релейной аппаратуры, отделяя их от высокого напряжения сети.

Расшифровка условного обозначения

• Н трансформатор напряжения;

• О однофазный;

• М масляный (охлаждение и изоляция осуществляются с помощью трансформаторного масла);

• 6, 10, 35 класс номинального напряжения первичной обмотки в киловольтах (кВ).

Конструктивное исполнение

Конструкция трансформаторов типов НОМ-6, НОМ-10 и НОМ-35 базируется на проверенных временем традиционных технологиях масляных аппаратов:

• Магнитопровод: Собирается из пластин высококачественной холоднокатаной электротехнической стали, что позволяет снизить потери холостого хода и уменьшить токи намагничивания. Конструкция шихтованная, стержневого или броневого типа.

• Обмотки: Первичные и вторичные обмотки выполнены из медного провода с высокостойкой изоляцией (катушечные или цилиндрические многослойные структуры). Обмотки тщательно пропитаны электроизоляционным лаком или маслом для исключения воздушных зазоров и повышения электрической прочности.

• Корпус и изоляция: Активная часть трансформатора помещена в стальной сварной бак, заполненный специальным дегазированным трансформаторным маслом. Масло выполняет двойную функцию: служит мощной дополнительной изоляцией между токоведущими частями и заземленным корпусом, а также эффективно отводит тепло от обмоток и магнитопровода. На крышке бака расположены вводы высокого (ВН) и низкого (НН) напряжения.

Технические характеристики

Основные параметры зависят от конкретного класса напряжения конкретной модификации:

• Частота сети: 50 Гц / 60 Гц.

• Номинальное напряжение вторичной обмотки: Стандартно составляет 100 В (или 100/3 В для схем соединения в трехфазные группы).

• Классы точности: 0,5; 1,0; 3,0 (обеспечивают необходимую погрешность для коммерческого и технического учета электроэнергии, а также для питания цепей защиты).

• Схема и группа соединений: 1/1-0.

Для модели НОМ-35 (в частности НОМ-35-66) характерны следующие параметры:

• Первичное номинальное напряжение: 20000 В или 35000 В.

• Номинальная мощность при работе в классах точности (0,5 / 1,0 / 3,0): ориентировочно 150 / 250 / 600 ВА.

• Предельная мощность вне класса точности: до 1000 ВА.

• Испытательное напряжение обмотки ВН: 95 кВ.

• Масса полная / масса масла: около 92 кг / 18 кг.

Для моделей НОМ-6 и НОМ-10:

• Предназначены для работы в сетях 6 кВ и 10 кВ соответственно.

• Отличаются меньшими габаритами и массой (например, масса НОМ-10 составляет около 35 кг).

Условия эксплуатации

Для обеспечения надежной и безаварийной работы трансформаторы серии НОМ рассчитаны на эксплуатацию при соблюдении следующих параметров окружающей среды:

• Размещение оборудования: в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.

• Высота установки над уровнем моря: не более 1000 метров.

• Диапазон рабочей температуры окружающей среды: от -45C до +40C (для некоторых модификаций климатического исполнения).

• Окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, а также не насыщенная токопроводящей пылью.

Преимущества и особенности

• Высокая стойкость к кратковременным динамическим и термическим нагрузкам при токах короткого замыкания в первичной сети.

• Надежность масляной изоляции при работе в условиях умеренных коммутационных перенапряжений.

• Ремонтопригодность конструкции и стабильность метрологических характеристик в течение длительного срока службы.
