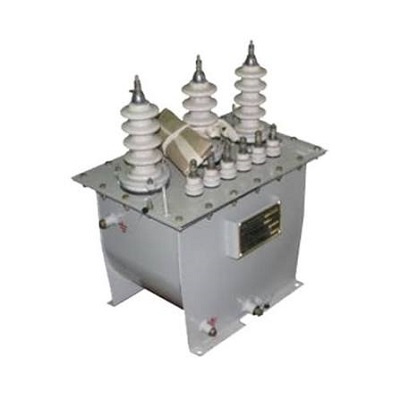

Трансформатор НАМИ-6, НАМИ-10

Главная функция приборов заключается в понижении высокого напряжения до безопасных стандартных значений, необходимых для питания измерительной аппаратуры (вольтметров, ваттметров, счетчиков электрической энергии), цепей релейной защиты, автоматики, сигнализации и управления. Наличие антирезонансного исполнения защищает оборудование и прилегающую сеть от опасных феррорезонансных процессов и перенапряжений, возникающих при однофазных замыканиях на землю или коммутационных процессах.

Основные технические характеристики

• Номинальное напряжение первичной обмотки: 6 кВ (для НАМИ-6) и 10 кВ (для НАМИ-10)

• Номинальное напряжение основной вторичной обмотки: 100 В

• Номинальное напряжение дополнительной вторичной обмотки: 100/3 В

• Частота переменного тока: 50 / 60 Гц

• Схема и группа соединения обмоток: У/Ун-0

• Класс точности (для целей учета и измерения): 0,2; 0,5; 1,0 (в зависимости от нагрузки)

• Климатическое исполнение и категория размещения: У3 или Т3 по ГОСТ 15150

• Масса трансформатора: от 90 до 110 кг (в зависимости от конструктивного исполнения)

Конструктивные особенности и устройство

Трансформаторы серии НАМИ представляют собой конструкцию блочного типа, помещенную в прочный стальной герметичный бак, заполненный специальным дегазированным трансформаторным маслом.

• Магнитопровод: Набирается из листов высококачественной холоднокатаной электротехнической стали, что обеспечивает минимальные потери холостого хода, снижение уровня шума и высокую магнитную проницаемость.

• Обмотки: Многослойные медные обмотки высокого (ВН) и низкого (НН) напряжения изолируются кабельной бумагой и пропитываются маслом, которое одновременно выступает в роли эффективного диэлектрика и охлаждающей среды.

• Антирезонансный узел: Специальная схема проектирования электромагнитной системы эффективно демпфирует резонансные колебания на высоких частотах, предотвращая повреждение изоляции при аварийных дуговых замыканиях.

• Элементы обслуживания: На крышке сварного бака располагаются проходные изоляторы выводов ВН и НН, а также маслозаливная горловина. В нижней части корпуса предусмотрены пробка для слива и отбора проб масла, а также надежный болт заземления. Для удобства подъема, строповки и монтажа на корпусе закреплены специальные монтажные скобы.

Условия эксплуатации

• Диапазон рабочих температур: от -60С до +40С (для исполнения У3).

• Высота над уровнем моря: не более 1000 метров.

• Окружающая среда: невзрывоопасная, не содержащая агрессивных газов и концентраций пыли, способных разрушить металлы и изоляцию.

• Допустимые колебания напряжения сети: в пределах 0,8 1,2 от номинального значения.

Преимущества и эксплуатационные достоинства

• Безопасность и стабильность: Устойчивость к токам короткого замыкания и динамическим нагрузкам при переходных процессах в сети.

• Долговечность: Высокое качество изоляционных материалов и герметичность бака исключают увлажнение масла и гарантируют длительный срок службы (не менее 2530 лет).

• Точность измерений: Сохранение заявленного класса точности даже при изменении вторичной нагрузки в широких пределах.

• Ремонтопригодность: Простота монтажа в ячейки КРУ за счет стандартных присоединительных размеров и удобное расположение элементов контроля уровня масла.
