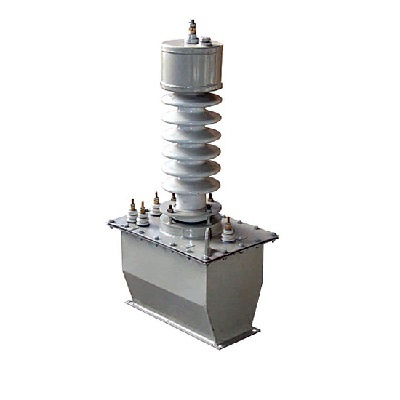

Трансформатор ЗНОМ-35

Трансформатор ЗНОМ-35 представляет собой однофазный масляный измерительный трансформатор напряжения, предназначенный для масштабного преобразования электрического напряжения, питания приборов измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Расшифровка условного обозначения

• З заземляемый (один из выводов первичной обмотки заземляется в процессе эксплуатации).

• Н трансформатор напряжения.

• О однофазный.

• М масляное исполнение (охлаждение и изоляция с помощью трансформаторного масла).

• 35 класс напряжения первичной обмотки в киловольтах (кВ).

Назначение и область применения

Устройства серии ЗНОМ-35 широко применяются в открытых и закрытых распределительных устройствах (ОРУ и ЗРУ) электрических подстанций магистральных и распределительных сетей энергосистем, а также на промышленных предприятиях. Они обеспечивают:

• Понижение высокого напряжения сети до безопасных стандартных значений (обычно 100 В или 100/3 В) для подключения измерительных приборов и релейной защиты.

• Гальваническую развязку вторичных цепей от опасных высоковольтных цепей первичной стороны.

• Передачу сигнала измерительной информации измерительным приборам и устройствам защиты и автоматики.

Технические характеристики

Конструктивные особенности и принцип работы

Конструктивно трансформатор выполнен в металлическом баке, заполненном специальным дегазированным трансформаторным маслом, которое выполняет функции основного диэлектрика и теплоносителя. На крышке бака располагается высоковольтный ввод фарфоровой (или полимерной) покрышки, обеспечивающий надежную изоляцию выводов первичной обмотки от заземленного корпуса.

Активная часть трансформатора (магнитопровод и обмотки) погружена в масло. Магнитопровод стержневого или броневого типа собирается из листов высококачественной электротехнической стали. Обмотки выполняются из медного провода с бумажно-масляной изоляцией. Для компенсации температурных колебаний объема масла предусмотрен маслорасширитель с осушителем воздуха (или герметичное исполнение в зависимости от модификации).

Условия эксплуатации

• Температура окружающего воздуха: от минус 60 С до плюс 40 С (для исполнения УХЛ1).

• Окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Высота установки над уровнем моря: не более 1000 метров.

• Рабочее положение в пространстве: вертикальное.

Преимущества эксплуатации

• Высокая надежность изоляции: Масляная система охлаждения эффективно отводит тепло и выдерживает значительные коммутационные и атмосферные перенапряжения.

• Долговечность: При соблюдении правил регламентного обслуживания и контроля состояния масла срок службы оборудования составляет не менее 2530 лет.

• Точность измерений: Стабильные метрологические характеристики в широком диапазоне нагрузок обеспечивают корректную работу приборов учета электроэнергии и систем защиты.
