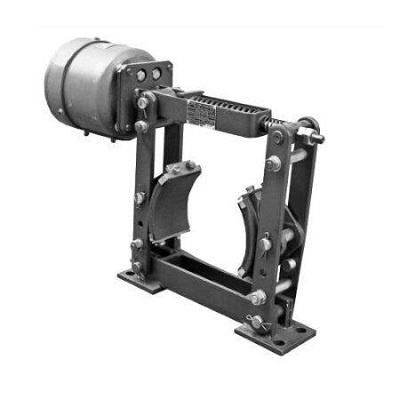

Тормоз крановый (колодочный) ТКТ-100, ТКП-100, ТКТ-200, ТКП-200, ТКТ-300, ТКП-300

Колодочные крановые тормоза серий ТКТ-100, ТКП-100, ТКТ-200, ТКП-200, ТКТ-300, ТКП-300 предназначены для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин и кранов) в заторможенном состоянии при отключенном электродвигателе. Оборудование рассчитано на работу в закрытых помещениях или на открытом воздухе под навесом при защите от прямого воздействия атмосферных осадков.

Расшифровка условного обозначения

• ТК тормоз колодочный;

• Т с электромагнитом переменного тока (моторорастворные или короткоходовые магниты);

• П с электромагнитом постоянного тока;

• 100, 200, 300 диаметр тормозного шкива (в миллиметрах).

Технические характеристики и модельный ряд

Примечание: значения тормозного момента и массы могут незначительно отличаться в зависимости от завода-изготовителя и конкретного типа установленного электромагнита.

Конструкция и принцип работы

Тормоз состоит из основания, рычажной системы, колодок с фрикционными накладками, пружины (основного элемента, создающего тормозное усилие) и электромагнита.

1. Торможение: При отключении питания электромагнита пружина разжимает рычаги, прижимая колодки с фрикционными накладками к тормозному шкиву механизма. Происходит фиксация вала.

2. Растормаживание: При подаче напряжения на катушку электромагнита якорь притягивается, преодолевая усилие пружины, рычаги расходятся, и колодки освобождают шкив, позволяя валу свободно вращаться.

Условия эксплуатации

• Климатическое исполнение по ГОСТ 15150: У2, УХЛ2 или Т2.

• Температура окружающей среды: от -40C до +40C (для исполнений УХЛ до -60C).

• Окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.

• Рабочее положение в пространстве: установка на горизонтальной площадке с вертикальным расположением оси тормозного шкива (допускается отклонение в допустимых пределах согласно техпаспорту).

Области применения

• Башенные, мостовые, козловые, портовые и судовые краны.

• Лебедки строительные, шахтные подъемные установки.

• Механизмы передвижения и подъема тяжелого промышленного оборудования, конвейеры.
