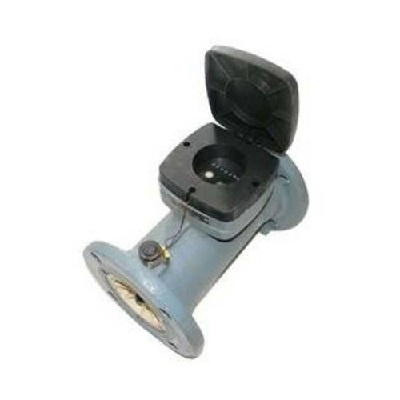

Счетчик СТВ-65, СТВ-80, СТВ-100, СТВ-150

Счетчики воды СТВ (СТВ-65, СТВ-80, СТВ-100, СТВ-150) представляют собой промышленные турбинные счетчики холодной и горячей воды с сухим или мокрым счетным механизмом. Приборы разработаны для измерения объема питьевой и технической воды в системах жилищно-коммунального хозяйства, на промышленных предприятиях и объектах энергетики.

Назначение и область применения

• Коммерческий учет воды на вводах жилых, административных и промышленных зданий.

• Измерение расхода воды в технологических процессах на производстве.

• Учет расхода воды в системах централизованного водоснабжения и теплоснабжения.

Технические характеристики

• Рабочая среда: питьевая или техническая вода.

• Температура измеряемой воды: от 5C до 50C (для холодной воды) и до 90C/150C (для горячей воды, в зависимости от модификации).

• Максимальное рабочее давление: до 1,6 МПа (16 бар).

• Присоединение к трубопроводу: фланцевое по ГОСТ.

• Межповерочный интервал: обычно от 4 до 6 лет (уточняется в паспорте конкретного прибора).

Конструктивные особенности и преимущества

• Турбинный механизм: Конструкция с гидравлической разгрузкой турбины снижает износ подшипников при высоких расходах воды.

• Счетное устройство: Магнитозащищенный счетный механизм (сухого типа) исключает попадание воды на зубчатые колеса и образование отложений, обеспечивая защиту от внешнего магнитного поля.

• Монтажная универсальность: Возможность установки прибора как на горизонтальных, так и на вертикальных участках трубопроводов (в зависимости от исполнения).

• Импульсный выход: Большинство модификаций оснащаются датчиками импульсов для интеграции в автоматизированные системы сбора данных (АСКУЭ) и диспетчеризации.

• Ремонтопригодность: Измерительная вставка может извлекаться без демонтажа всего корпуса из трубопровода, что упрощает техническое обслуживание и поверку.

Условия монтажа

Для корректной работы приборов необходимо соблюдение требований к прямым участкам трубопровода до и после счетчика (обычно не менее 5 Ду до счетчика и 2 Ду после счетчика), а также обязательная установка сетчатого фильтра механической очистки воды на входе.
