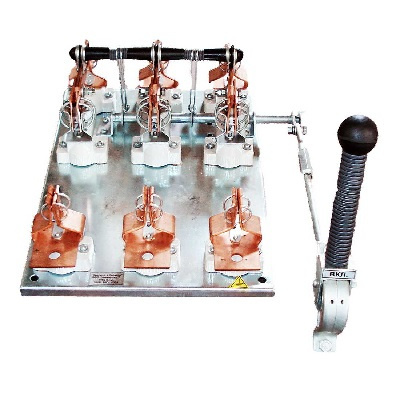

Рубильник РПС-1, РПБ-1 (100А), РПС-2, РПБ-2 (250А), РПС-4, РПБ-4 (400А), РПС-6, РПБ-6 (630А)

Рубильники серий РПС-1, РПБ-1 (100А), РПС-2, РПБ-2 (250А), РПС-4, РПБ-4 (400А), РПС-6, РПБ-6 (630А) это трехполюсные коммутационные аппараты открытого исполнения с ручным приводом, предназначенные для пропускания, редких нечастых включений/отключений (до 6 раз в час) и защиты электрических цепей переменного тока напряжением до 380 В частотой 50 Гц.

Применяются в вводно-распределительных устройствах (ВРУ), распределительных щитах (ЩР), силовых шкафах (ШРС) и трансформаторных подстанциях (ТП).

Главные отличия серий РПС и РПБ

• РПС (Рубильник с предохранителями, Смещенный привод): Коммутация осуществляется с помощью переднего бокового привода (съемной рукоятки), вынесенного в сторону на поворотном валу. Оптимально подходит для установки в шкафы, где управление требуется выводить на боковую или переднюю панель.

• РПБ (Рубильник с предохранителями, Боковой привод): Оснащен боковой рукояткой, закрепленной непосредственно на валу аппарата с правой или левой стороны.

Обе серии оснащены встроенными держателями предохранителей, что обеспечивает одновременно функции коммутации и защиты цепи от токов короткого замыкания и перегрузок.

Технические характеристики линейки

Общие эксплуатационные параметры

• Номинальное рабочее напряжение: до 380 В (переменный ток).

• Номинальное напряжение изоляции: 660 В.

• Число полюсов: 3.

• Категория применения: AC-20B, AC-21B (коммутация без нагрузки или небольших токов; отключение при наличии дугогасительных камер).

• Степень защиты: IP00 (требуется установка в защитный оболочечный шкаф).

• Режим работы: продолжительный.

• Климатическое исполнение и категория размещения: У3 (для работы в умеренном климате в закрытых помещениях без искусственного регулирования климатических условий).

• Способ монтажа: вертикальный на монтажную панель с помощью болтового соединения.

Конструктивные особенности

• Контактная система: Ножевые контакты выполнены из высококачественной электротехнической меди с оловянным или серебряным покрытием, что снижает переходное сопротивление и предотвращает окисление.

• Изоляционное основание: Прочные плиты (текстолит или прессованный изоляционный материал), устойчивые к дуговым разрядам и механическим нагрузкам.

• Встроенная защита: Держатели плавких вставок интегрированы в конструкцию рубильника, что сокращает габариты монтажной зоны в щите по сравнению с раздельной установкой разъединителя и блока предохранителей.

Преимущества серии

• Высокая надежность: Простота конструкции обеспечивает длительный срок службы и минимальные затраты на обслуживание.

• Комплексная защита: Сочетание функций выключателя и защиты от коротких замыканий в одном корпусе.

• Безопасность обслуживания: Наличие видимого разрыва цепи при отключении аппарата обеспечивает безопасность при проведении ремонтных работ.

• Универсальность привода: Возможность выбора серии со смещенным (РПС) или прямолинейным боковым (РПБ) валом под любую конфигурацию распределительного шкафа.
