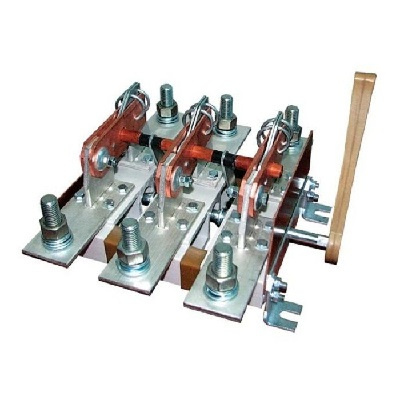

Разъединитель РЕ 19-35, РЕ 19-37, РЕ 19-39, РЕ 19-41, РЕ 19-43, РЕ 19-44, РЕ 19-45

Разъединители обеспечивают видимый разрыв цепи, что гарантирует безопасность персоналу при проведении ремонтных и профилактических работ на линии.

Назначение и область применения

• Установка в силовых распределительных щитах, шкафах ВРУ, ГРЩ и подстанциях.

• Коммутация трехфазных цепей переменного тока напряжением до 660 В (частотой 50/60 Гц) и цепей постоянного тока напряжением до 440 В.

• Создание надежного видимого разрыва цепи для безопасного обслуживания электроустановок.

Технические характеристики по моделям

Структура условного обозначения (РЕ19-ХХ-X-X-X-X)

• РЕ разъединитель Ереванский / коммутационный аппарат.

• 19 номер серии.

• ХХ номинальный ток: 35 (250А), 37 (400А), 39 (630А), 41 (1000А), 43 (1600А), 44 (2000А), 45 (2500А).

• X число полюсов и направление оперативных цепей (3 трехполюсный).

• X исполнение контактных выводов (переднее/заднее присоединение).

• X расположение рукоятки (переднее, боковое, на переднюю панель шкафа).

Конструктивные особенности и преимущества

• Высокая термическая и динамическая стойкость: Контактная система выполнена из высококачественной электротехнической меди с оловянным или серебряным покрытием.

• Надежная изоляция: Основание аппарата изготовлено из прочных трекингостойких диэлектрических материалов.

• Визуальный контроль: Конструкция ножевого типа позволяет визуально убедиться в том, что цепь обесточена.

• Универсальность монтажа: Поддерживает различные варианты подвода кабелей и шин (переднее или заднее присоединение).

Условия эксплуатации

• Температура окружающей среды: от -60 C до +40 C (климатическое исполнение УХЛ3 или Т3).

• Высота над уровнем моря: не более 2000 м.

• Окружающая среда: не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Рабочее положение: вертикальное или горизонтальное в закрытых шкафах.
