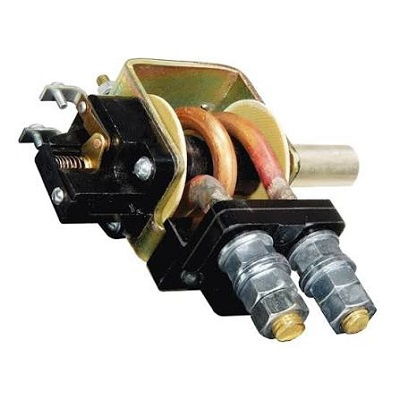

Реле РЭО-401

Реле электромагнитное максимального тока серии РЭО-401 (6А, 10А, 16А, 25А, 40А, 63А, 80А, 100А, 160, 250А, 320А) предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного и переменного тока. Оборудование широко применяется в крановом электрооборудовании, грузоподъемных механизмах и промышленных электроустановках.

Назначение и принцип работы

Реле РЭО-401 защищает силовые цепи от недопустимых токовых перегрузок. При превышении заданного значения тока якорь реле втягивается под действием электромагнитного поля и воздействует на контактную систему (блок-контакт), размыкая цепь управления контактора или автоматического выключателя.

Основные технические характеристики

Конструкция и варианты исполнения

Реле состоит из токовой катушки, магнитной системы, регулировочного механизма и блок-контакта.

• Одиночное исполнение: Устанавливается как самостоятельное устройство защиты.

• Блочное исполнение: Собирается в блоки (от 2 до 5 штук) на общей металлической скобе с общим блок-контактом для защиты многодвигательных систем или всех фаз одного электродвигателя.

Условия эксплуатации

• Температура окружающей среды: От -40 C до +40 C.

• Высота над уровнем моря: Не более 2000 м.

• Окружающая среда: Невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Рабочее положение: Вертикальное (допустимое отклонение не более 5 в любую сторону).
