Реле РЭВ 201, РЭВ-571, РЭВ-572, РЭВ-261, РЭВ 811, РЭВ-812, РЭВ-813, РЭВ-814, РЭВ-815, РЭВ-816, РЭВ-817, РЭВ-818, РЭВ-821, РЭВ-825, РЭВ-830

Ниже представлено полное описание указанных моделей, сгруппированное по функциональному назначению и техническим характеристикам.

1. Микропроцессорное двухканальное реле времени

РЭВ 201 (РЭВ-201М)

• Тип: Цифровое двухканальное реле времени с задержкой включения/отключения.

• Назначение: Предназначено для независимой коммутации двух электрических цепей с заданными временными интервалами.

• Особенности:

  • Широкий диапазон регулировки времени (от долей секунды до десятков часов).

  • Выходные контакты: 2 переключающие группы (по 1 группе на канал).

  • Наглядная индикация состояния и простота настройки регуляторами на передней панели.

  • Монтаж на стандартную DIN-рейку.

2. Электромагнитные реле токовой защиты

РЭВ-571, РЭВ-572

• Тип: Реле максимального тока постоянного тока (с возможностью применения в цепях переменного тока при использовании специальных катушек).

• Назначение: Защита электродвигателей, силовых цепей и оборудования от перегрузок и токов короткого замыкания.

• Характеристики:

  • РЭВ-571: Реле тока мгновенного действия с 1 размыкающим (З) или 1 замыкающим (О) контактом.

  • РЭВ-572: Токовое реле с 2 контактами (различные комбинации замыкающих и размыкающих контактов).

  • Токи срабатывания регулируются в широком диапазоне под конкретную нагрузку.

3. Реле контроля напряжения

РЭВ-261

• Тип: Реле напряжения постоянного тока.

• Назначение: Контроль уровня напряжения в цепях управления и защита от недопустимого понижения или повышения напряжения.

• Особенности:

  • Высокая точность срабатывания и высокая механическая износостойкость.

  • Используется в схемах автоматики и электроприводов кранового оборудования.

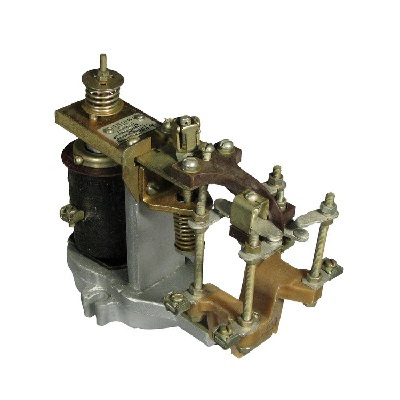

4. Электромагнитные реле времени постоянного тока (серия РЭВ-800)

Данная серия является классическим промышленным стандартом для крановых панелей и тяжелого машиностроения. Временная задержка отпадания якоря достигается за счет использования демпферов (медных гильз/колец) или короткозамкнутого витка.

РЭВ-811 РЭВ-818 (Реле времени с выдержкой при обесточивании катушки)

• Назначение: Обеспечение управляемой выдержки времени при отключении питания катушки в схемах автоматического пуска, торможения и реверса электродвигателей.

• Особенности линейки:

  • РЭВ-811: 1 размыкающий и 1 замыкающий контакт (1З + 1О). Выдержка времени обычно в диапазоне 0.52.5 сек.

  • РЭВ-812: 2 замыкающих контакта (2З).

  • РЭВ-813: 2 размыкающих контакта (2О).

  • РЭВ-814: 1 замыкающий и 2 размыкающих контакта (1З + 2О).

  • РЭВ-815: Модификация с расширенным диапазоном регулировки выдержки времени (до 35 секунд).

  • РЭВ-816: Реле с повышенной точностью временных интервалов и изменением числа контактов.

  • РЭВ-817, РЭВ-818: Специальные исполнения серии РЭВ-810 с разным сочетанием контактов и пределами регулирования выдержки времени (от 0.3 до 5 секунд в зависимости от типа демпфера и настройки).

РЭВ-821, РЭВ-825 (Реле контроля напряжения и промежуточные)

• РЭВ-821: Промежуточное реле напряжения постоянного тока. Применяется для размножения сигналов управления и коммутации цепей постоянного тока.

• РЭВ-825: Реле напряжения с высоким коэффициентом возврата. Применяется для контроля наличия напряжения и защиты цепей от падения напряжения.

РЭВ-830 (Реле максимального тока)

• Назначение: Защита цепей постоянного тока от перегрузок и коротких замыканий.

• Особенности:

  • Имеет втягивающую токовую катушку, рассчитанную на прохождение больших рабочих токов.

  • Высокое быстродействие при возникновении аварийных токов.

Общие технические условия серии РЭВ-800

• Род тока катушек: Постоянный ток (стандартные напряжения: 24V, 48V, 110V, 220V).

• Исполнение по монтажу: Переднее присоединение проводов.

• Режим работы: Прерывисто-продолжительный, повторно-кратковременный, продолжительный.

• Климатическое исполнение: У3, Т3, HL3 по ГОСТ 15150-69.

• Износостойкость: Не менее 10 млн циклов для механической части.
