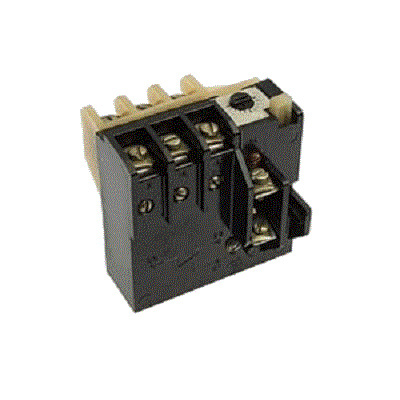

Реле РТТ-111, РТТ-141, РТТ-211, РТТ-221, РТТ-311, РТТ-321

Назначение и принцип работы

Реле устанавливаются в цепях переменного тока напряжением до 660 В (частотой 50/60 Гц) и постоянного тока напряжением до 440 В.

Принцип действия основан на протекании тока через биметаллические пластины. При длительном превышении номинального тока пластины изгибаются под действием нагрева и воздействуют на размыкающий контакт, разрывая цепь питания катушки контактора или пускателя.

Структура условного обозначения: РТТ-ХХХ

Формат маркировки РТТ-Х X X УХЛ4:

• РТТ реле токовое тепловое.

• Первая цифра (Величина реле / Номинальный ток):

  • 1 1-я величина (номинальный ток реле 40 А).

    тов "електропромопт"

  • 2 2-я величина (номинальный ток реле 80 А).

  • 3 3-я величина (номинальный ток реле 160 А).

• Вторая цифра (Способ монтажа и установки):

  • 1 индивидуальная установка на панель/рейку (в собственном корпусе) или крепежная плата.

  • 2 индивидуальная установка с помощью специального КРМ (комплекта встроенного монтажа).

  • 4 прямое (встраиваемое) монтирование непосредственно на выводы контакторов/пускателей (серий ПМА, ПМ12).

• Третья цифра (Способ возврата контактов):

  • 1 ручной возврат (с возможностью переключения на автовозврат).

Технические характеристики

Отличия и классификация моделей (РТТ-111 РТТ-321)

1-я величина (До 40 А)

• РТТ-111: Индивидуальная установка на панель с помощью винтов или на DIN-рейку.

• РТТ-141: Монтаж непосредственно на силовые выводы пускателей/контакторов серии ПМА (1-2 величины) или ПМ12.

2-я величина (До 80 А)

• РТТ-211: Индивидуальная установка отдельно от пускателя (на монтажную панель).

• РТТ-221: Установка в специальном исполнении/комплекте индивидуального монтажа для шкафов управления.

3-я величина (До 160 А)

• РТТ-311: Индивидуальный монтаж для защиты мощных электродвигателей.

• РТТ-321: Вариант исполнения с усиленным креплением или адаптером для совместной работы с контакторами больших габаритов (ПМА-4000, ПМА-5000, ПМ12-100/160).

Диапазоны регулировки усадочного тока (сменные нагреватели)

Каждая модель реле комплектуется несменными или сменными нагревательными элементами на конкретный диапазон токов несрабатывания:

• Для РТТ-111, РТТ-141: от 0.47 A до 40 A (например: 0.470.63 А; 1.01.4 А; 4.06.0 А; 2540 А).

• Для РТТ-211, РТТ-221: от 10 A до 80 A (например: 1014 А; 2535 А; 5070 А).

• Для РТТ-311, РТТ-321: от 40 A до 160 A (например: 4060 А; 80120 А; 115160 А).

Комплект поставки и особенности эксплуатации

1. Регулировочный регулятор: На лицевой панели реле расположен эксцентрик (диск) с шкалой, позволяющий точно выставить рабочий ток двигателя.

2. Кнопка Сброс (Reset): После срабатывания защиты реле возвращается в исходное состояние вручную нажатием кнопки (через 13 минуты после остывания биметалла).

3. Защита от обрыва фазы: Конструкция дифференциального механизма ускоряет срабатывание реле при выпадении одной из фаз, предотвращая сгорание обмоток двигателя.
