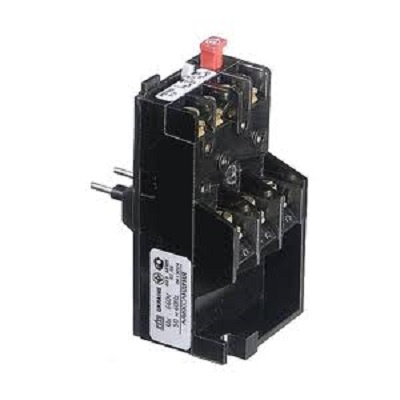

Реле РТЛ-1001, 1002, 1003, 1004, 1005, 1006, 1007, 1008, 1010, 1012, 1014, 1016, 1021, 2053, 2055, 2057, 2059, 2061, 2063, 3125, 3170, 3270

Тепловые реле серии РТЛ-1001, РТЛ-1002, РТЛ-1003, РТЛ-1004, РТЛ-1005, РТЛ-1006, РТЛ-1007, РТЛ-1008, РТЛ-1010, РТЛ-1012, РТЛ-1014, РТЛ-1016, РТЛ-1021, РТЛ-2053, РТЛ-2055, РТЛ-2057, РТЛ-2059, РТЛ-2061, РТЛ-2063, РТЛ-3125, РТЛ-3170, РТЛ-3270 предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, асимметрии фаз и обрыва фазы. Устанавливаются непосредственно на контакторы серии ПМЛ, ПМ12 или автономно (с помощью специального клеммника КРЛ).

Технические характеристики

• Тип защищаемой цепи: трехфазная переменного тока 50/60 Гц

• Номинальное напряжение изоляции: 660 В

• Вспомогательные контакты: 1NO + 1NC (1 замыкающий + 1 размыкающий)

• Класс отключения: 10А (стандартное время срабатывания при перегрузке)

• Регулировка тока: плавная (с помощью поворотного диска на лицевой панели)

• Функция ручного/автоматического возврата: предусмотрена

• Температурная компенсация: есть (стабильность работы при колебаниях окружающей среды)

Модельный ряд и диапазоны уставок тока

В зависимости от габарита корпуса (серии РТЛ-1000, РТЛ-2000, РТЛ-3000) реле различаются диапазоном регулировки тока несрабатывания:

Принцип работы и функциональные элементы

При протекании токов, превышающих номинальное значение, биметаллические пластины внутри реле нагреваются и изгибаются. Это приводит в действие механизм отключения, размыкающий контакты управления (NC), через которые запитана катушка пускателя.

• Регулятор тока: позволяет точно настраивать ток срабатывания под параметры конкретного двигателя.

• Кнопка STOP: предназначена для принудительного размыкания NC-контакта цепи управления.

• Кнопка RESET: переключатель между ручным и автоматическим возвратом реле в исходное состояние после срабатывания.
