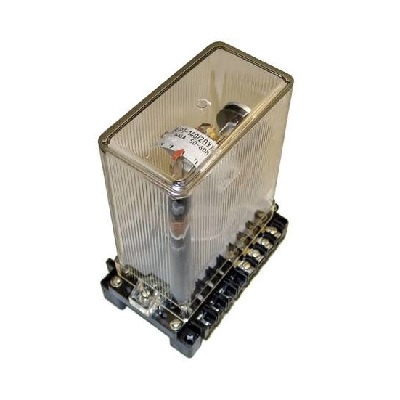

Реле РТ-40/0.2, РТ-40/0.6, РТ-40/2, РТ-40/6, РТ-40/10, РТ-40/20, РТ-40/50, РТ-40/100, РТ-40/200, РТ-140/200

Назначение и принцип работы Реле серии РТ-40/РТ-140 являются электромагнитными устройствами мгновенного действия. При превышении установленного значения тока (тока уставки) подвижная система электромагнита поворачивается, мгновенно замыкая или размыкая контакты цепи управления.

Отличие серии РТ-140 от РТ-40:

• РТ-40 предназначены для установки на выступающих панелях с передним или задним присоединением проводов (виптовые/зажимные клеммы).

• РТ-140 выполнены в унифицированном корпусе Сура для утопленного монтажа (установка на вырезы в щитах и панелях).

Технические характеристики по моделям

Диапазон тока уставки изменяется за счет переключения обмоток (последовательное или параллельное соединение) и плавной регулировки шкалы.

Общие эксплуатационные параметры

• Номинальная частота сети: 50 Гц или 60 Гц.

• Коэффициент возврата: не менее 0,85 (на минимальной уставке) и не менее 0,8 (на максимальной уставке).

• Время срабатывания:

  • при $I^{вх}=1,2I^{уст}$: не более 0,1 сек.

  • при $I^{вх}=3I^{уст}$: не более 0,03 сек.

• Контактная группа: 1 замыкающий + 1 размыкающий контакт (1з + 1р).

• Коммутационная способность контактов: до 60 Вт в цепях постоянного тока (при $0,005$ с, напряжении до 250 В).

• Степень защиты: IP40 (корпус), IP00 (выводы).

• Климатическое исполнение: УХЛ4 или О4 по ГОСТ 15150-69.

• Диапазон рабочих температур: от -40 C до +55 C.

Расшифровка структуры условного обозначения

РТ-X40 / XX X4

• РТ реле тока;

• X отсутствие цифры стандартный корпус (РТ-40); цифра 1 утопленный монтаж (РТ-140);

• 40 номер серии;

• XX максимальный ток уставки в Амперах (например, 0.2, 6, 200);

• X4 климатическое исполнение и категория размещения (УХЛ4, О4).

Схема подключения и монтаж

Изменение диапазона срабатывания (в 2 раза) выполняется переключением перемычек на лицевой панели реле без демонтажа устройства:

• Последовательное соединение обмоток: для работы на нижней половине диапазона.

• Параллельное соединение обмоток: для работы на верхней половине диапазона.

Разметка для монтажа и габаритные вырезы зависят от типа присоединения (переднее или заднее для РТ-40, утопленное для РТ-140).
