Реле РП 8, РП 9, РП 11, РП 12, РП 16, РП 17, РП 18, РП 21, РП 23, РП 25, РП 235, РП 238, РП 251, РП 252, РП 254, РП 255, РП 256

Промежуточные реле электромагнитные и статические серийРП 8, РП 9, РП 11, РП 12, РП 16, РП 17, РП 18, РП 21, РП 23, РП 25, РП 235, РП 238, РП 251, РП 252, РП 254, РП 255, РП 256 широко применяются в схемах релейной защиты, автоматики, противоаварийного управления, а также в цепях постоянного и переменного тока для коммутации электрических нагрузок. Устройства обеспечивают размножение контактов, гальваническую развязку цепей и передачу команд управления от управляющих элементов к исполнительным органам.

Двухпозиционные промежуточные реле: РП 8, РП 9, РП 11, РП 12

Назначение

Реле предназначены для работы в цепях постоянного (РП 8, РП 9) и переменного (РП 11, РП 12) тока в качестве вспомогательных двухпозиционных элементов. Срабатывание якоря в определенную сторону зависит от полярности или полупериода питающего напряжения.

Технические характеристики

• Коммутационная способность контактов:

  • В цепях постоянного тока (до 250 В, $0.005$ с): до 50 ВА (ток до 2 А).

  • В цепях переменного тока (до 250 В, $\cos 0.5$): до 450 ВА.

• Длительно допустимый ток через замкнутые контакты: до 5 А.

• Степень защиты: корпуса IP40, выводов IP00.

• Габаритные размеры и масса:

  • РП 8, РП 9: не более $125147144$ мм.

  • РП 11, РП 12: не более $98147136$ мм (масса около 1,5 кг).

Реле с замедлением и без замедления: РП 16, РП 17, РП 18

Назначение

Применяются в сложных схемах релейной защиты и противоаварийной автоматики в цепях с напряжением до 242 В (постоянный и переменный ток 50/60 Гц).

Модификации и особенности

• РП 16: Незамедленные реле (время включения не более 30 мс).

• РП 17: Быстродействующие незамедленные реле (время включения не более 11 мс).

• РП 18: Реле с полупроводниковым блоком замедления, обеспечивающие регулируемую выдержку времени при включении и/или отключении.

Универсальные промежуточные реле: РП 21

Назначение

Малогабаритные электромагнитные реле серии РП 21 общего назначения. Используются в цепях управления электроприводами переменного (до 380 В) и постоянного (до 220 В) тока. Поставляются в комплекте с монтажными колодками (розетками) для DIN-рейки или переднего монтажа.

Преимущества

• Компактные габариты и малый вес.

• Визуальная индикация срабатывания (в ряде исполнений со светодиодом).

• Наличие сменных контактных групп (от 2 до 4 переключающих контактов).

Классические электромагнитные реле: РП 23, РП 25

Назначение

• РП 23: Предназначено для работы в цепях постоянного тока.

• РП 25: Предназначено для работы в цепях переменного тока.

Технические характеристики

• Потребляемая мощность:

  • РП 23: не более 6 Вт.

• Контактная система: стандартно 4 замыкающих и 1 размыкающий контакт (путем переворота угольников конфигурация меняется на 3з+2р, 2з+3р или 1з+4р).

• Допустимый ток контактов: до 5 А (длительно).

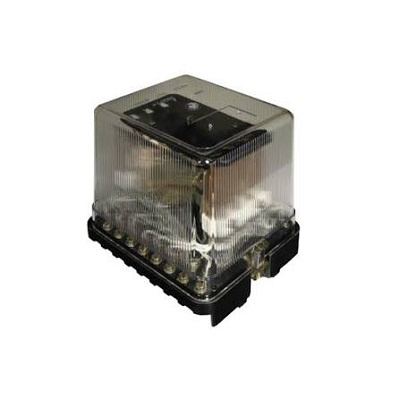

• Исполнение: Пылезащищенный прозрачный кожух (IP40), степень защиты выводов IP00.

Промежуточные реле с выдержкой времени: серии РП 235, РП 238, РП 251, РП 252, РП 254, РП 255, РП 256

Назначение

Данная группа включает в себя специализированные реле с замедлением при отпускании или срабатывании, используемые в схемах защиты энергетических объектов, где требуется селективная задержка времени передачи сигнала.

• РП 251, РП 252, РП 256: Оснащаются одной рабочей обмоткой напряжения, предназначены для выполнения логических и временных функций в цепях оперативного тока.

• РП 235, РП 238: Модификации с расширенным набором токовых и потенциальных обмоток для работы в схемах с дешунтированием или с удерживанием якоря за счет протекания тока в первичных цепях.

• РП 254, РП 255: Реле времени/промежуточные с электромагнитным или электронным замедлением, обеспечивающие высокую точность срабатывания.

Общие условия эксплуатации для реле серии РП:

• Климатическое исполнение: УХЛ4, О4 по ГОСТ 15150-69.

• Диапазон рабочих температур: от $20^{\circ }\text{C}$ до $+55^{\circ }\text{C}$ (для отдельных модификаций от $40^{\circ }\text{C}$ до $+55^{\circ }\text{C}$).

• Монтаж: выступающий (на плоскость) с передним или задним присоединением проводов, либо колодочный монтаж (для РП 21).

• Степень защиты: оболочка IP40, клеммы IP00.
