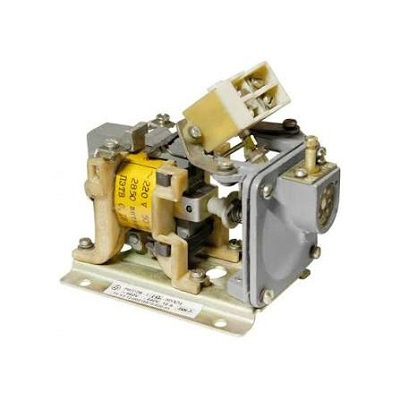

Реле РВП-72-3121, РВП-72-3122, РВП-72-3221, РВП-72-3222, РВП-72-3323

Технические характеристики (Общие для всех исполнений)

• Диапазон регулируемых выдержек времени: от 0,4 до 180 секунд.

• Номинальный ток исполнительных контактов: 16 А.

• Номинальное напряжение катушки управления (переменный ток 50/60 Гц): 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550, 660 В.

• Допустимые колебания напряжения сети: от 0,85 до 1,1 $U^{ном}$.

• Потребляемая мощность: не более 30 ВА.

• Режим работы: продолжительный (ПВ=100%), повторно-кратковременный (ПВ=40%).

• Максимальная частота включений: до 1200 включений в час.

• Климатическое исполнение: УХЛ4, О4 (для умеренного и холодного климата).

• Степень защиты: IP20 (контактных зажимов IP00).

• Способ монтажа: Винтовое крепление (на металлическую или изоляционную панель).

Расшифровка условного обозначения (на примере РВП-72-X X X X)

• РВП реле времени пневматическое;

• 72 номер серии разработки;

• 3 величина реле;

• Следующая цифра (контакты):

  • 1 1 замыкающий + 1 размыкающий с выдержкой времени;

  • 2 1 замыкающий + 1 размыкающий с выдержкой времени + 1 замыкающий и 1 размыкающий мгновенного действия;

  • 3 2 замыкающих + 2 размыкающих с выдержкой времени;

• Следующая цифра (род тока): 2 переменный ток;

• Последняя цифра (тип команды/приставки):

  • 1 отсчет выдержки времени после подачи напряжения питания на электромагнит;

  • 2 отсчет выдержки времени после снятия напряжения питания с электромагнита;

  • 3 с двумя пневматическими приставками (отсчет при подаче и при снятии напряжения).

Подробное описание модификаций

1. РВП-72-3121

• Описание: Реле с одной пневмоприставкой. Отсчет выдержки времени начинается после подачи напряжения питания на электромагнитный привод.

• Контактная группа: 1 замыкающий (з) + 1 размыкающий (р) с выдержкой времени.

2. РВП-72-3122

• Описание: Реле с одной пневмоприставкой. Отсчет выдержки времени начинается после снятия напряжения питания с электромагнитного привода.

• Контактная группа: 1 замыкающий (з) + 1 размыкающий (р) с выдержкой времени.

3. РВП-72-3221

• Описание: Реле с одной пневмоприставкой (отсчет после подачи напряжения). Оснащено дополнительными контактами мгновенного срабатывания.

• Контактная группа: 1 замыкающий + 1 размыкающий с выдержкой времени + 1 замыкающий + 1 размыкающий мгновенного действия.

4. РВП-72-3222

• Описание: Реле с одной пневмоприставкой (отсчет после снятия напряжения). Оснащено дополнительными контактами мгновенного срабатывания.

• Контактная группа: 1 замыкающий + 1 размыкающий с выдержкой времени + 1 замыкающий + 1 размыкающий мгновенного действия.

5. РВП-72-3323

• Описание: Реле специального назначения с двумя независимыми пневматическими приставками. Одна приставка отрабатывает задержку при подаче напряжения питания, вторая при снятии напряжения питания.

• Контактная группа: 2 замыкающих + 2 размыкающих с выдержкой времени.

Преимущества реле серии РВП-72

• Надежная механическая схема: Пневматический принцип замедления обеспечивает независимость от скачков напряжения в управляющей сети.

• Простота настройки: Плавная регулировка времени срабатывания с помощью специального винта на пневматической приставке прямо на объекте.

• Универсальность питания: Широкий выбор катушек под различные стандарты промышленных сетей переменного тока.

• Высокая коммутационная способность: Способность коммутировать токи до 16 А.

Реле РВП-72 соответствуют действующим техническим регламентам и ГОСТам, широко применяются в щитах управления насосными станциями, станками, конвейерами и другими технологическими объектами.
