Реле ПЭ-37, ПЭ-40, ПЭ-41, ПЭ-42, ПЭ-43, ПЭ-44, ПЭ-45, ПЭ-46

Устройства используются для коммутации электрических нагрузок:

• В цепях постоянного тока (напряжением от 12 В до 220 / 230 В);

• В цепях переменного тока (напряжением до 380400 / 440 В частотой 50 и 60 Гц).

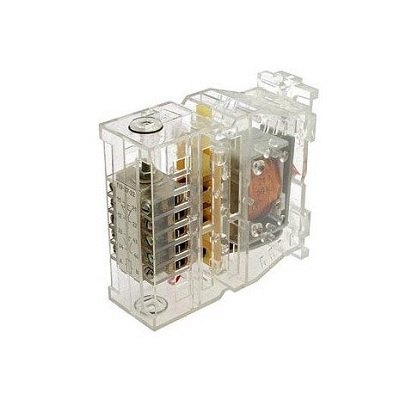

Реле поставляются в различных модификациях (включая современные исполнения с защитными модулями -М в прозрачном корпусе) и отличаются функциональным назначением, типом обмоток, временными характеристиками и количеством контактных групп.

Классификация и назначение моделей

• ПЭ-37 Классические промежуточные электромагнитные реле общепромышленного применения для цепей переменного (до 440 В) и постоянного (до 220 В) тока. Выпускаются с различным количеством замыкающих и размыкающих контактов (от 2 до 8).

• ПЭ-40 Нормальнодействующие незамедленные промежуточные реле постоянного и переменного тока общего назначения. Базовая модель современной линейки.

• ПЭ-41 Реле аналогичны серии ПЭ-40, адаптированные под специфические схемы управления и коммутации со стандартными или расширенными рядами напряжений катушек.

• ПЭ-42 Реле постоянного тока с одной или несколькими удерживающими обмотками (напряжения или тока).

• ПЭ-43 Специализированные промежуточные реле с повышенными требованиями к коммутационной способности и надежности контактных соединений.

• ПЭ-44 Реле с замедлением при включении (с выдержкой времени при подаче питания). Комплектуются удерживающими обмотками.

• ПЭ-45 Реле с замедлением при отпускании (с выдержкой времени при снятии питания).

• ПЭ-46 Двухпозиционные (импульсные / поляризованные) реле постоянного и переменного тока, меняющие состояние контактной системы при поступлении управляющего импульса.

Технические характеристики (на примере серий ПЭ-37 / ПЭ-40 ПЭ-46)

Условия эксплуатации

• Климатическое исполнение: У3, Т3 (по ГОСТ 15150) для эксплуатации в умеренном и тропическом климате.

• Диапазон рабочих температур: от $40$ C до $+55$ C.

• Рабочее положение в пространстве: доильное / произвольное.

• Вибрационные нагрузки: частота до 15 Гц с ускорением до 3g; от 15 до 100 Гц с ускорением до 1g.

• Пожарная безопасность: корпуса реле выдерживают нагрев до 650 С, а клеммные колодки и детали, удерживающие токоведущие части до 960 С.

• Соответствуют строгим нормам для применения на объектах атомной энергетики (АЭС, классы 3Н, 4Н).

Преимущества серий ПЭ

1. Высокая надежность и безотказность в сложных технологических процессах.

2. Широкий выбор конфигураций контактных групп (различные комбинации замыкающих и размыкающих контактов).

3. Наличие модификаций с замедлением (ПЭ-44, ПЭ-45) и удерживающими обмотками (ПЭ-42) для реализации логических алгоритмов защиты без применения сложных микропроцессорных блоков.

4. Варианты с защитными модулями (-М): встроенные элементы защиты (шунтирующие диоды, RC-цепочки, варисторы) для подавления коммутационных перенапряжений.

5. Полное соответствие государственным стандартам и сертификатам промышленной безопасности.

Оформляйте заказ на сайте через корзину или свяжитесь с нашими менеджерами для подбора конкретного исполнения реле (по напряжению катушки, количеству контактов и типу монтажа).
