Реле НЛ-4, НЛ-5, НЛ-6, НЛ-7, НЛ-8, НЛ-9, НЛ-11, НЛ-18, НЛ-19

Основная задача приборов защита промышленного оборудования, электродвигателей, трансформаторов, силовых линий и распределительных щитов от недопустимых повышений напряжения, а также выполнение функций логического управления в схемах релейной защиты и автоматики (РЗА).

Устройства широко применяются в:

• Щитах управления электростанций и подстанций (ПС и ТП).

• Системах автоматизации технологических процессов на промышленных предприятиях.

• Аппаратуре железнодорожного транспорта и метрополитена.

• Системах бесперебойного и гарантированного электроснабжения объектов критической инфраструктуры.

Основные технические характеристики и модельный ряд

Каждая модификация серии НЛ оптимизирована под конкретные задачи, диапазоны срабатывания и типы контролируемых сетей.

Примечание: Точные значения номинальных напряжений (например, 100В, 220В, 380В), диапазонов регулирования уставок срабатывания и временных характеристик зависят от конкретного заводского исполнения выбранного индекса.

Конструктивные особенности и принцип работы

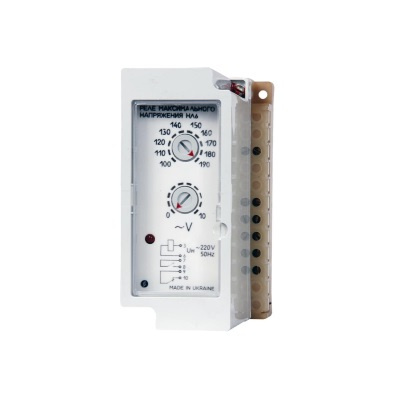

Конструкция

• Корпус: Приборы выпускаются в компактных корпусах, пригодных для монтажа на стандартную DIN-рейку (35 мм) либо для утопленного/выступающего монтажа с передним или задним присоединением проводников.

• Элементы управления: На лицевой панели размещаются потенциометры (или DIP-переключатели) для точной установки порога срабатывания по напряжению и выдержки времени, а также светодиодные индикаторы наличия питания и срабатывания исполнительного реле.

• Контакты: Выходная цепь оснащена группами переключающих (электрически независимых) контактов, позволяющих коммутировать как слаботочные цепи управления, так и силовые цепи пускателей.

Принцип работы

Прибор непрерывно измеряет действующее значение входного напряжения. Пока контролируемое напряжение находится в пределах нормы (ниже установленной уставки), выходное реле находится в исходном состоянии (контакты дежурного режима замкнуты/разомкнуты в соответствии с логикой работы).

Как только напряжение превышает заданную уставку на время, превышающее установленную выдержку времени (для предотвращения ложных срабатываний при кратковременных коммутационных всплесках), внутреннее реле срабатывает, переключая свои контакты. Это приводит к выдаче сигнала тревоги, отключению защищаемого участка цепи или активации исполнительных механизмов. Возврат в исходное состояние происходит автоматически после снижения напряжения ниже коэффициента возврата.

Преимущества реле серии НЛ

1. Высокая точность и стабильность характеристик: Микропроцессорная обработка сигналов исключает погрешности, свойственные старым аналоговым электромеханическим реле.

2. Надежность в тяжелых условиях: Устойчивость к провалам напряжения питания, грозовым и коммутационным импульсам, а также к вибрациям и электромагнитным помехам.

3. Удобство монтажа и настройки: Эргономичный дизайн корпуса и интуитивно понятная индикация режимов работы.

4. ШИРОкий ассортимент: Модельный ряд от НЛ-4 до НЛ-19 перекрывает практически любые проектные требования инженеров-проектировщиков систем РЗА.

Условия эксплуатации

Для обеспечения заявленного срока службы и бесперебойной работы реле должны эксплуатироваться в следующих условиях:

• Температура окружающей среды: от -40C до +55C.

• Относительная влажность воздуха: до 80% при температуре +25C.

• Окружающая среда: взрывобезопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Степень защиты корпуса: IP40 (для клеммных соединений IP20).
