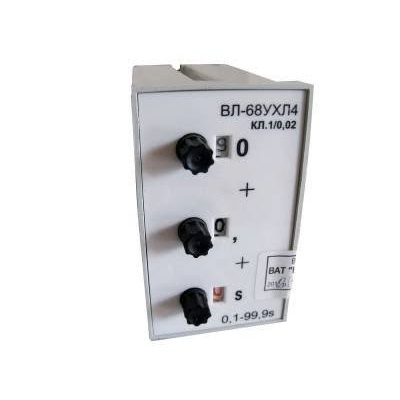

Реле времени ВЛ-56, ВЛ-59, ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69, ВЛ-70, ВЛ-73, ВЛ-76, ВЛ-77, ВЛ-79, ВЛ-81, ВЛ-101, ВЛ 103, ВЛ 159, ВЛ-161

Реле времени серии ВЛ-50, ВЛ-51, ВЛ-52, ВЛ-55, ВЛ-54, ВЛ-56, ВЛ-59, ВЛ-61, ВЛ-63, ВЛ-64, ВЛ-65, ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69, ВЛ-70, ВЛ-71, ВЛ-73, ВЛ-74, ВЛ-75, ВЛ-76, ВЛ-77, ВЛ-78, ВЛ-79, ВЛ-81, ВЛ-101, ВЛ-103, ВЛ-159, ВЛ-161, ВЛ-162 представляют собой классические многофункциональные устройства коммутации, предназначенные для коммутации электрических цепей с определенными, предварительно выдержками времени в схемах автоматики, релейной защиты и управления промышленным оборудованием.

Данное оборудование широко применяется в щитах управления электродвигателями, станках, системах автоматического ввода резерва (АВР), на объектах энергетики и в технологических линиях, где требуется точная задержка срабатывания исполнительных механизмов.

Основные технические характеристики (общесерийные)

• Напряжение питания: В зависимости от конкретного исполнения (модификации), реле рассчитаны на работу в сетях постоянного тока (обычно 24В, 110В, 220В) или переменного тока (обычно 24В, 110В, 220В, 380В, 50/60 Гц).

• Диапазоны выдержки времени: Охватывают широкий спектр от десятых долей секунды до сотен часов (в зависимости от модели и поддиапазона регулирования).

• Коммутационная способность контактов: Как правило, реле оснащены выходными электромагнитными реле с переключающими контактами (от 1 до 2 групп замыкающих/размыкающих контактов), рассчитанными на токи до 4А 5А при напряжении до 250В (AC/DC).

• Способ монтажа: В зависимости от индекса модификации выпускаются варианты для выступающего монтажа с передним или задним присоединением проводов (под винт), а также для установки на стандартную DIN-рейку или в специальные розетки (колодки).

• Климатическое исполнение: УХЛ4 / О4 по ГОСТ 15150, что позволяет эксплуатировать приборы в закрытых помещениях с умеренным и холодным климатом при температуре окружающего воздуха от -40C до +55C.

Особенности и функционал

1. Высокая точность отсчета времени: Использование современной полупроводниковой и микроконтроллерной элементной базы (в более поздних модификациях) гарантирует стабильность выдержек времени при колебаниях температуры и напряжения питания.

2. Надежность: Устойчивость к промышленным электромагнитным помехам и скачкам напряжения в соответствии с ГОСТ для низковольтного оборудования.

3. Визуальная индикация: На лицевой панели большинства моделей предусмотрены светодиодные индикаторы наличия питания (сети) и состояния выходного реле (срабатывания), что упрощает пусконаладку и мониторинг.

4. Простота настройки: Удобные регуляторы (потенциометры, переключатели диапазонов) позволяют оперативно изменять уставку времени без использования специализированного ПО.

Таблица популярных модификаций серии ВЛ

Примечание: Точные параметры конкретной модели (диапазон времени, напряжение питания и схема подключения) уточняйте в техническом паспорте изделия или у наших менеджеров при оформлении заказа.
