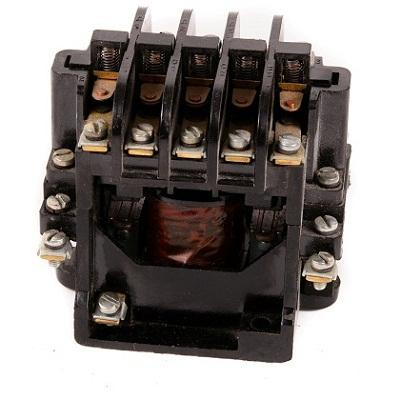

Пускатель ПМЕ 111, ПМЕ 112, ПМЕ 114, ПМЕ 122, ПМЕ 124, ПМЕ 211, ПМЕ 212, ПМЕ 213, ПМЕ 214, ПМЕ 222, ПМЕ 224

Магнитные пускатели серии ПМЕ 111, ПМЕ 112, ПМЕ 114, ПМЕ 122, ПМЕ 124, ПМЕ 211, ПМЕ 212, ПМЕ 213, ПМЕ 214, ПМЕ 222, ПМЕ 224 предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором напряжением до 380В и 500В переменного тока (частотой 50 Гц).

При наличии тепловых реле пускатели осуществляют защиту подключенных электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Структура условного обозначения (на примере ПМЕ-X X X)

• Первая цифра (величина пускателя):

  • 1 1-я величина (номинальный ток 10А);

  • 2 2-я величина (номинальный ток 25А).

• Вторая цифра (исполнение по кнопочному посту и степени защиты):

  • 1 открытое исполнение (IP00);

  • 2 защищенное исполнение (IP54).

• Третья цифра (наличие реле и кнопок управления):

  • 1 без реле, без кнопок;

  • 2 с реле, без кнопок;

  • 3 без реле, с кнопками Пуск и Стоп;

  • 4 с реле, с кнопками Пуск и Стоп.

Сводная таблица модификаций и характеристик

Технические параметры

• Номинальное напряжение главной цепи: до 380В / 500В переменного тока (50 Гц).

• Напряжение катушки управления: доступные варианты на 24В, 36В, 110В, 127В, 220В, 380В (уточняйте при заказе).

• Категория применения: АС-3 (коммутация асинхронных двигателей с короткозамкнутым ротором при пуске и отключении вращающегося двигателя).

• Износостойкость:

  • Механическая до 10 млн циклов.

  • Коммутационная до 1,5 млн циклов.

Области применения

• Управление станками (токарными, фрезерными и др.), насосными станциями, компрессорами, вентиляционными системами, электропогрузчиками и конвейерными линиями на промышленных объектах, в ЖКХ и строительстве.
