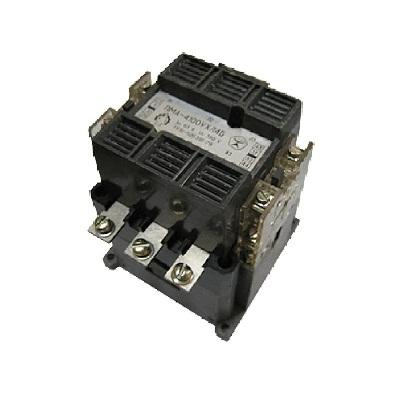

Пускатель ПМА 3102, ПМА 3202, ПМА 3212, ПМА 3502, ПМА 4102, ПМА 4202, ПМА 4502, ПМА 5100, ПМА 5202, ПМА 5502, ПМА 6100, ПМА 6202, ПМА 6502

Магнитные пускатели серии ПМА 3102, ПМА 3202, ПМА 3212, ПМА 3502, ПМА 4100, ПМА 4102, ПМА 4202, ПМА 4212, ПМА 4502, ПМА 5100, ПМА 5102, ПМА 5202, ПМА 5502, ПМА 6100, ПМА 6102, ПМА 6202, ПМА 6212, ПМА 6502 предназначены для дистанционного пуска, останова и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Они также обеспечивают защиту подключенных двигателей от перегрузок недопустимой продолжительности и токов короткого замыкания (при наличии теплового реле).

Расшифровка условного обозначения (структура)

Каждое исполнение пускателей имеет свою специфику в зависимости от номинального тока, наличия защитного реле, степени защиты и кнопочного поста:

• ПМА серия пускателей.

• Первая цифра (величина тока):

  • 3 3-я величина (номинальный ток 40А)

  • 4 4-я величина (номинальный ток 63А)

  • 5 5-я величина (номинальный ток 100А / 125А)

  • 6 6-я величина (номинальный ток 160А)

• Вторая цифра (исполнение по наличию реле и кнопок):

  • 1 без реле, без кнопок, степень защиты IP00

  • 2 с реле, без кнопок, степень защиты IP00

  • 5 с реле, в оболочке (с кнопками/без), степень защиты IP54

• Третья цифра (наличие реверса и кнопок управления):

  • 0 нереверсивный без кнопок

  • 1 реверсивный без кнопок (или с кнопками в зависимости от комплектации)

  • 2 нереверсивный с кнопками (в защитной оболочке)

Сводная техническая таблица модификаций

Технические характеристики

• Номинальное напряжение силовой цепи: до 380В / 660В (переменный ток, 50 Гц).

• Напряжение катушки управления: 24В, 36В, 110В, 127В, 220В, 380В (указывается при заказе).

• Износостойкость (механическая / коммутационная):

  • Для 3-й величины: от 10 до 20 млн циклов.

  • Для 46 величин: от 5 до 10 млн циклов.

• Климатическое исполнение: УХЛ4, О4 (по ГОСТ 15150).

Преимущества и область применения

• Надежность: Проверенная временем конструкция с массивной электромагнитной системой.

• Безопасность: Исполнения со степенью защиты IP54 позволяют эксплуатировать оборудование в запыленных помещениях или на открытом воздухе под навесом.

• Сферы использования: Тяжелое станкостроение, насосные станции, вентиляционные системы, подъемно-транспортные механизмы (краны, тельферы) и вводно-распределительные устройства промышленных предприятий.
