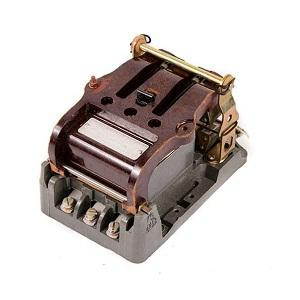

Пускатель ПАЕ 311, ПАЕ 312, ПАЕ 314, ПАЕ 322, ПАЕ 411, ПАЕ 412, ПАЕ 414, ПАЕ 422, ПАЕ 424, ПАЕ 511, ПАЕ 512, ПАЕ 522, ПАЕ 611, ПАЕ 612

Магнитные пускатели серии ПАЕ 311, ПАЕ 312, ПАЕ 314, ПАЕ 322, ПАЕ 411, ПАЕ 412, ПАЕ 414, ПАЕ 422, ПАЕ 424, ПАЕ 511, ПАЕ 512, ПАЕ 522, ПАЕ 611, ПАЕ 612 предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Также они используются для защиты подключенных двигателей от перегрузок недопустимой продолжительности и токов короткого замыкания (при наличии тепловых реле).

Расшифровка условного обозначения (структура артикула)

На примере обозначений ПАЕ-Х1Х Х:

• ПАЕ серия магнитного пускателя.

• Х (первая цифра) номинальный ток пускателя:

  • 3 40 А

  • 4 63 А

  • 5 100 А

  • 6 160 А

• Х (вторая цифра) исполнение по степени защиты и наличию кнопок:

  • 1 открытое исполнение (IP00)

  • 2 защищенное исполнение (IP40)

• Х (третья цифра) наличие реле и кнопок управления:

  • 1 без реле, нереверсивный

  • 2 с реле, нереверсивный

  • 4 без реле, реверсивный (с механической блокировкой)

  • 5 с реле, реверсивный (с механической блокировкой) (в зависимости от модификаций)

Технические характеристики по номиналам

Общие технические параметры

• Номинальное напряжение силовой цепи: до 380 В / 50 Гц (также допускается работа в сетях постоянного тока до 220 В).

• Напряжение катушки управления: 24В, 36В, 40В, 110В, 127В, 220В, 380В или 500В (уточняется при заказе).

• Износостойкость: Высокий ресурс механической и коммутационной износостойкости благодаря массивному серебросодержащему контакту и надежной электромагнитной системе.

• Условия эксплуатации: УХЛ4 / Т3 (в зависимости от климатического исполнения).

Преимущества и область применения

1. Надежность: Проверенная временем советская конструкция, рассчитанная на тяжелые условия работы в промышленности.

2. Ремонтопригодность: Легкий доступ к контактам, возможность замены катушек и контактных групп.

3. Безопасность: Модификации с индексом 2 в защищенном корпусе (IP40) предотвращают случайное прикосновение к токоведущим частям.

4. Сферы применения: Станкостроение, насосные станции, вентиляционные системы, подъемно-транспортные механизмы (краны, тельферы) и вводно-распределительные устройства промышленных объектов.
