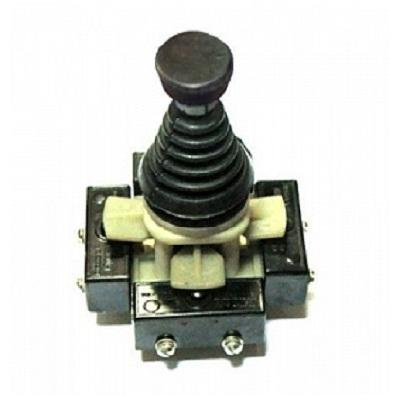

Переключатель крестовый ПК 12-21-821, ПК 12-21-822

Основная сфера применения данных устройств комплектация стационарных пультах, панелей, шкафов управления, щитов и поставов, используемых в радиоэлектронной аппаратуре, на кузнечно-прессовом и металлорежущем оборудовании, а также в различных станках и автоматизированных линиях промышленного назначения. Переключатели обеспечивают ручное переключение режимов работы оборудования, подачу команд вперед, назад, влево, вправо и промежуточных позиций с помощью центральной рукоятки (рычага).

Расшифровка условного обозначения (структура артикула)

Каждый элемент в обозначении модели ПК 12-21-8XХ несет техническую информацию о конструктивных особенностях и функционале прибора:

• ПК переключатель крестовой (рукоятка перемещается в нескольких направлениях крест-накрест);

• 12 порядковый номер серии разработки;

• 21 номинальный ток (указывает на то, что номинальный рабочий ток аппарата составляет 10 А);

• 8 количество полюсов (электрических цепей), управляемых рукояткой;

• 2 количество полюсов, управляемых толкателем;

• 1 или 2 (последняя цифра) исполнение по количеству фиксированных и нефиксированных положений рукоятки (наличие фиксации).

Технические характеристики

• Номинальный рабочий ток: 10 А.

• Номинальное рабочее напряжение:

  • Переменный ток (частотой 50 / 60 Гц): до 380 В.

  • Постоянный ток: до 220 В.

• Коммутационная износостойкость: не менее 250 000 циклов ВО (включений-отключений) при частоте циклов не более 600 в час.

• Допустимая частота включений: до 600 циклов в час.

• Климатическое исполнение: УХЛ3 / Т3 (по ГОСТ 15150-69), что позволяет эксплуатировать изделия в умеренном и тропическом климате.

• Температурный диапазон: от -40C до +40C (допускается кратковременное повышение/понижение в зависимости от категории размещения).

• Рабочее положение в пространстве: любое (для исполнений без дополнительной защиты от стружки).

• Степень защиты: зависит от конкретного конструктивного исполнения (базовые варианты могут иметь степень защиты IP00 на клеммах и выше на фронтальной панели, существуют модификации с защитой до IP54 от попадания пыли, влаги и металлической стружки).

• Масса устройства: около 0,3 кг.

Конструктивные особенности и различия моделей 821 и 822

Обе модификации построены на базе единого унифицированного корпуса, содержащего контактную систему мостикового типа, приводной механизм и защитный кожух. Управление осуществляется рычагом, отклонение которого из центрального (нулевого) положения воздействует на толкатели и замыкает/размыкает соответствующие группы контактов.

Главное различие между моделями ПК 12-21-821 и ПК 12-21-822 заключается в алгоритме работы возвратного и фиксирующего механизмов рукоятки:

1. ПК 12-21-821:

   • Характеризуется наличием одного фиксированного положения (помимо исходного нейтрального) или специфической комбинацией возврата.

   • Рукоятка при отпускании может автоматически возвращаться в исходное (нулевое) положение из ряда направлений, либо фиксироваться в определенном заданном положении технологического процесса, требующем длительного удержания цепи в замкнутом состоянии без участия оператора.

2. ПК 12-21-822:

   • Имеет иную комбинацию фиксации и самовозврата (как правило, два или более фиксированных положения, либо отсутствие фиксации во всех рабочих направлениях с пружинным возвратом в нейтраль зависит от заводской перенастройки кулачковых элементов).

   • Данная модель оптимальна для схем, где требуется жесткая фиксация выбранного режима работы (например, постоянная подача команды на включение механизма без необходимости удерживать рычаг рукой).

Преимущества крестовых переключателей ПК 12-21

• Надежность и долговечность: Использование износостойких материалов контактной группы гарантирует бесперебойную работу в течение сотен тысяч циклов срабатывания.

• Универсальность монтажа: Стандартные габаритные и установочные размеры позволяют легко интегрировать переключатели в существующие или проектируемые пульты управления.

• Высокая коммутационная способность: Способность выдерживать значительные токовые нагрузки в цепях управления переменного и постоянного тока.

• Ремонтопригодность: Продуманная конструкция корпуса обеспечивает свободный доступ к контактным зажимам при монтаже и обслуживании.
