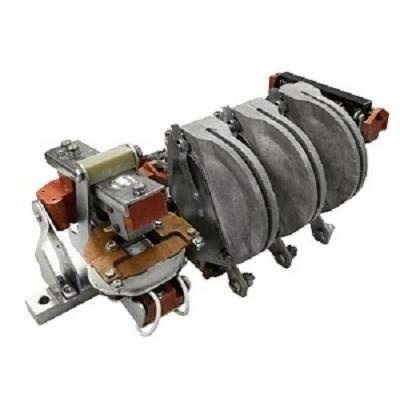

Контактор КТ 6013, КТ 6023, КТ 6033, КТ 6043, КТ 6053, КТ 6063

Это классическое, проверенное временем решение для управления мощным промышленным оборудованием. Благодаря своей выносливости и исключительной ремонтопригодности, контакторы этой серии остаются незаменимым элементом в сетях переменного тока с напряжением до 380В (в ряде исполнений до 660В) и частотой 50/60 Гц.

Расшифровка маркировки

Понимание номенклатуры помогает быстро подобрать нужное оборудование. Структура условного обозначения КТ 60Х3:

• К Контактор;

• Т Работает на переменном токе (управление и силовая цепь);

• 60 Номер серии;

• Х Габарит (указывает на номинальный рабочий ток, от 1 до 6);

• 3 Количество главных замыкающих (силовых) полюсов (трехполюсный).

(Примечание: Наличие буквы Б в конце маркировки, например КТ 6023Б, обычно указывает на модернизированную конструкцию с медными контактами, буква А на использование алюминиевых сплавов, С контакты на основе серебра для тяжелых режимов).

Технические характеристики

Ниже представлена сводная таблица основных параметров для каждой модели в линейке:

Общие параметры для всей серии:

• Режимы работы: Продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный.

• Допустимое число включений: до 1200 в час (в зависимости от режима и нагрузки).

• Степень защиты: IP00 (требует установки в закрытые шкафы или щиты).

• Количество вспомогательных контактов (блок-контактов): Стандартно 2NO + 2NC (может варьироваться).

Конструктивные особенности и принцип действия

Контакторы КТ 6000 имеют моноблочную конструкцию поворотного типа. Все основные узлы крепятся на металлической рейке, что обеспечивает жесткость и надежность геометрии аппарата.

1. Магнитная система: Состоит из якоря и сердечника, набранных из листов электротехнической стали (для снижения токов Фуко). На полюсах магнитопровода установлены короткозамкнутые витки, устраняющие вибрацию и гудение при работе на переменном токе.

2. Контактная группа: Выполнена по линейной схеме. Подвижные контакты закреплены на валу. В зависимости от исполнения, накладки могут быть медными или из металлокерамики (серебросодержащие), что препятствует их свариванию при высоких пусковых токах.

3. Система дугогашения: Каждое место разрыва силовой цепи оснащено дугогасительной камерой (из асбестоцемента или современных композитных дугостойких материалов) и катушкой магнитного дутья. Это обеспечивает мгновенное растягивание и гашение электрической дуги, защищая контакты от выгорания.

Сфера применения

Оборудование предназначено для интеграции в системы автоматики и управления на промышленных объектах с тяжелыми условиями эксплуатации:

• Крановое оборудование: башенные, козловые, мостовые краны, кран-балки (для управления асинхронными двигателями с фазным ротором).

• Металлургия и добыча: приводы лебедок, конвейерных лент, насосных станций, дробилок.

• Тяжелое машиностроение: станки, прессы, компрессорные установки.

• Распределительные устройства: в составе шкафов управления (ШУ), панелей (ПР) и ящиков (ЯУ).

Главные преимущества серии КТ 6000

• Высокая ремонтопригодность: Любую деталь (силовые контакты, дугогасительные камеры, втягивающую катушку, блок-контакты) можно быстро заменить прямо на месте установки без полного демонтажа аппарата.

• Устойчивость к перегрузкам: Отлично справляются с высокими пусковыми токами и тяжелыми режимами работы (категории применения АС-3 и АС-4).

• Визуальный контроль: Открытое исполнение позволяет обслуживающему персоналу легко оценивать степень износа контактов и состояние механизмов в рамках планового ТО.

• Неприхотливость: Аппараты стабильно работают при температурах от -45C до +40C (климатическое исполнение У3).

Рекомендации по монтажу и эксплуатации

Для обеспечения заявленного срока службы контактор должен устанавливаться на вертикальной плоскости (допускается отклонение не более 5 в любую сторону). Помещение должно быть защищено от прямого попадания воды, эмульсий, а также агрессивных газов и пыли в концентрациях, способных разрушить металл и изоляцию. Регулярная очистка от пыли и контроль затяжки винтовых соединений критически важны для предотвращения перегрева.
