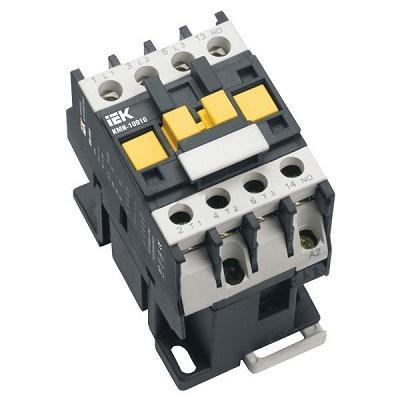

Контактор КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511, КМИ-23210, КМИ-23211, КМИ-34012, КМИ-35012

Контакторы малогабаритные серии КМИ (КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511, КМИ-23210, КМИ-23211,...

Цена: уточняйте

Есть в наличии

Отправить запрос Обратный звонок

Не забудьте поделиться

Условия оплаты и доставки

График работы компании

Детальное описание
Оставить отзыв

Контакторы малогабаритные серии КМИ (КМИ-10910, КМИ-10911, КМИ-11210, КМИ-11211, КМИ-11810, КМИ-11811, КМИ-22510, КМИ-22511, КМИ-23210, КМИ-23211, КМИ-34012, КМИ-35012, КМИ-46512, КМИ-48012, КМИ-49512) это современные, компактные и надежные электромагнитные аппараты, предназначенные для дистанционного управления и коммутации силовых электрических цепей. Они широко используются в промышленной и бытовой автоматике для пуска, остановки и реверсирования асинхронных электродвигателей, а также для управления цепями освещения и нагревательными элементами.

Основное назначение и область применения

Назначение: Коммутация цепей переменного тока напряжением до 660 В с частотой 50/60 Гц.
- Категория АС-3: Управление асинхронными электродвигателями с короткозамкнутым ротором (частые пуски, остановки при работе).
- Категория АС-1: Управление слабоиндуктивными нагрузками (нагреватели, освещение, печи).
Область применения:
- Системы вентиляции, насосные станции.
- Тепловые завесы, системы отопления.
- Кран-балки, лифтовое и подъемно-транспортное оборудование.
- Станки и другое технологическое оборудование.
- Системы автоматического ввода резерва (АВР).

⚙️ Ключевые технические характеристики (Общие для серии)

Характеристика	Значение
Номинальное рабочее напряжение $U_e$ (AC)	230, 400, 660 В
Номинальное напряжение изоляции $U_i$	660 В
Номинальный ток $I_e$ (AC-3, 400 В)	От 9 А до 95 А (зависит от модели)
Условный тепловой ток $I_{th}$ (AC-1)	От 25 А до 125 А (зависит от модели)
Износостойкость механическая	Высокая (до 15 млн. циклов)
Степень защиты	IP20
Монтаж	На DIN-рейку 35 мм или винтами на монтажную панель

Расшифровка обозначений и габариты

Маркировка контакторов КМИ несет полную информацию о его параметрах: КМИ-XXYYZ

Обозначение	Что обозначает	Значения в списке
КМИ	Контактор Малогабаритный Индуктивный	Серия
X (1, 2, 3, 4)	Габарит (размер аппарата)	1 (9-18 А), 2 (25-32 А), 3 (40-50 А), 4 (65-95 А)
XX (09, 12, 18...)	Номинальный рабочий ток $I_e$ (AC-3, 400 В)	09, 12, 18, 25, 32, 40, 50, 65, 80, 95 А
Y (1, 2, 4)	Наличие и тип теплового реле	1 (Без теплового реле, нереверсивный)
Z (0, 1, 2)	Количество и тип доп. контактов	0 (1 НО), 1 (1 НЗ), 2 (1 НО + 1 НЗ)

Распределение моделей по току $I_e$ (AC-3):

Модели	$I_e$ (AC-3, 400В)	Мощность (400В, кВт)	Доп. контакты	Габарит
КМИ-10910, -10911	9 А	4 кВт	1НО или 1НЗ	1
КМИ-11210, -11211	12 А	5,5 кВт	1НО или 1НЗ	1
КМИ-11810, -11811	18 А	7,5 кВт	1НО или 1НЗ	1
КМИ-22510, -22511	25 А	11 кВт	1НО или 1НЗ	2
КМИ-23210, -23211	32 А	15 кВт	1НО или 1НЗ	2
КМИ-34012, -35012	40 А, 50 А	18,5 кВт, 22 кВт	1НО + 1НЗ	3
КМИ-46512, -48012, -49512	65 А, 80 А, 95 А	30 кВт, 37 кВт, 45 кВт	1НО + 1НЗ	4

Важное замечание по доп. контактам (буква Z):

Модели 9А 32А (Габариты 1 и 2) имеют один дополнительный контакт (1НО или 1НЗ).
Модели 40А 95А (Габариты 3 и 4) комплектуются двумя дополнительными контактами (1 НО + 1 НЗ), что отражено в маркировке цифрой 2 в конце.

✅ Преимущества и функциональность

Компактность: Малые габариты позволяют экономить место в шкафах управления.
Модульность: Возможность создания реверсивных сборок (с механической блокировкой), а также установки дополнительных устройств:
- Тепловые реле РТИ: для защиты двигателя от перегрузок.
- Контактные приставки ПКИ: для расширения числа вспомогательных контактов.
- Приставки выдержки времени ПВИ: для реализации задержек в схемах автоматики.
Простота монтажа: Стандартное крепление на DIN-рейку.
Соответствие стандартам: Конструкция соответствует требованиям международных стандартов (например, IEC 60947-4-1).
