Выключатель путевой ВПВ-1, ВПВ-4М, ВКМ-ВЗГ

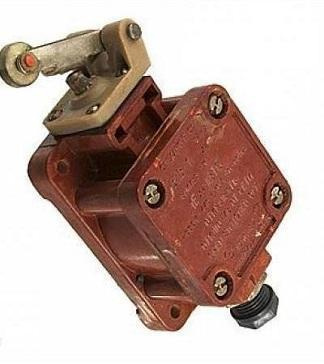

Выключатель путевой взрывозащищенный ВПВ-1

ВПВ-1 это классический, проверенный временем взрывозащищенный выключатель. Он отличается массивным корпусом и высокой надежностью срабатывания.

• Принцип работы: При воздействии на ролик рычага происходит поворот вала и переключение контактов внутри взрывонепроницаемой оболочки.

• Тип привода: Рычаг с роликом.

• Особенности:

  • Предназначен для угольных шахт, опасных по газу и пыли (маркировка РВ ExdI).

  • Подходит для промышленных зон (маркировка 1ExdIIBT4).

  • Корпус из высокопрочного алюминиевого сплава или чугуна.

  • Высокая устойчивость к вибрациям.

Технические характеристики ВПВ-1:

• Номинальный ток: 10 А

• Напряжение: ~380В / =220В

• Контактная группа: 1НО + 1НЗ (1 замыкающий + 1 размыкающий)

• Угол срабатывания: Не более 30

Выключатель путевой ВПВ-4М (Модернизированный)

ВПВ-4М это модернизированная версия серии ВПВ-4. Он легче и компактнее предшественников, сохраняя при этом высокие показатели взрывозащиты.

• Назначение: Часто используется для контроля положения задвижек трубопроводной арматуры, дверей, люков и подвижных механизмов конвейеров.

• Тип привода: Поворотный рычаг с роликом (возможность регулировки угла установки рычага).

• Особенности:

  • Корпус состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку.

  • Ввод кабеля осуществляется через уплотнительный сальник, обеспечивающий герметичность.

  • Обеспечивает мгновенное переключение контактов.

Технические характеристики ВПВ-4М:

• Маркировка взрывозащиты: 1ExdIIBT4 / РВ ExdI

• Номинальный ток: 10 А

• Степень защиты: IP54 / IP55

• Количество циклов ВО: до 1 000 000

Выключатель путевой ВКМ-ВЗГ

ВКМ-ВЗГ (Выключатель Конечный Модернизированный ВзрывоЗащищенный Герметичный) специализированная серия для тяжелых условий эксплуатации. Аббревиатура "ВЗГ" прямо указывает на его назначение.

• Применение: Широко используется в электроприводах запорной арматуры (нефтегазовая отрасль), а также в системах автоматизации на химических производствах.

• Тип привода: Чаще всего оснащается рычагом, но существуют модификации с толкателем.

• Особенности:

  • Повышенная коррозионная стойкость корпуса.

  • Специальная конструкция ввода проводов, исключающая попадание влаги и газов внутрь.

  • Работает в широком диапазоне температур (от -60С до +50С).

Технические характеристики ВКМ-ВЗГ:

• Исполнение по взрывозащите: 1ExdIICT6 (для водорода и ацетилена более высокий класс защиты, чем у IIB).

• Ток продолжительного режима: 10 А (или 16 А в зависимости от модификации).

• Материал корпуса: Цинковый сплав или алюминий.

Сравнительная таблица характеристик

Преимущества использования

1. Безопасность: Гарантированное предотвращение воспламенения окружающей среды при искрении контактов. Оболочка выдерживает внутренний взрыв без передачи его наружу.

2. Долговечность: Прочные металлические корпуса защищают от ударов и падений предметов, что критично в шахтах и на стройплощадках.

3. Универсальность: Возможность работы как в сетях переменного (AC 380В), так и постоянного (DC 220В) тока.

4. Ремонтопригодность: Конструкция позволяет производить обслуживание и замену кабельных вводов.

Комплект поставки

• Выключатель выбранной модификации (с установленным приводом).

• Кабельный ввод (сальник).

• Паспорт и руководство по эксплуатации.

Для заказа уточните необходимое исполнение по взрывозащите (для шахт или наземных производств) и тип климатического исполнения.
